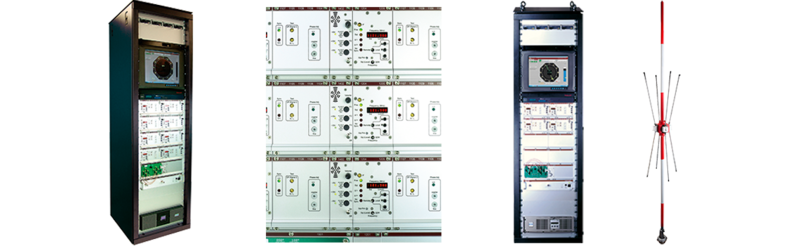

Das RT-1000 Multichannel -System ist ein Peiler (DF), welcher für Air Traffic Control (ATC) und für Vessel Trafic Service (VTS) Anwendungen ausgelegt ist. Das System basiert auf einem sehr erfolgreichen Standard-RT-1000 A und RT-1000 C-Doppler-Peiler, deren Hauptkomponenten im Mehrkanal -System angewendet werden. Bei Anwendungen, in denen mehr als zwei simultane Peilkanäle erforderlich sind, ist der RT-1000 Multichannel die Lösung mit dem besten Preis-Leistungs--Verhältnis. Das flexible Design ermöglicht dem System die Anpassung an nahezu alle Anwendungen. Es wird unter Verwendung einer Reihe von verschiedenen Standardkomponenten realisiert, die kombiniert und individuell konfiguriert werden können. Das System kann bis zu 24 gleichzeitig DF-Kanäle bearbeiten. Über die "DF-Commander" Software kann die Peilinformationen anzeigt und das System zu gesteuert werden. Über verschiedene Benutzerschnittstellen kann der Peiler in andere Systeme integriert werden.

Technische Daten

DF- Methode

Doppler (3 kHz Rotationsfrequenz)

Peilempfindlichkeit

3 μV/m normalerweise

Unter folgenden Voraussetzungen:

118,000 – 136,975 MHz,
±2° Peilwertfluktuation
156,000 – 174,000 MHz,
±2° Peilwertfluktuation

Peilgenauigkeit

2° RMS
1° RMS (Opt.)

Reaktionszeit

≤ 250 ms

Minimale Signal Dauer

≤ 300 ms

Interne System Auflösung

0,5°

Frequenzbereich

Air band VHF 118,000 – 136,975 MHz
Marine band VHF 156,000 – 174,000 MHz

Kanalraster

Air band VHF:
25 kHz / 8,33 kHz (Option)
Marine band VHF:
25 kHz

Peilbare modulationen

A3E, F3E, A3X (ELT-modulation)

Anzahl der Peilkanäle

max. 24

Polarization

vertical

Polarizations Fehler

Bei einer Feld Vektor Rotation von bis zu 45° = ±1°

Verwirrungskegel

Peilwert Fluktuation 45° ≤ 5°

MTBF

Komplettes System
48.500 h (4 Kanäle)
35.300 h (8 Kanäle)

Antennentyp

kompakte Dopplerantenne
4 Dipolantennen Elementen

Lagertemperaturbereich

Antenne RTA-1300 A: -40 °C bis +80 °C
Peilkanal /Antennensteuerung / RF-Splitter: -40 °C bis +60 °C

Betriebstemperaturbereich

Antenne RTA-1300 A: -40 °C bis +80 °C
Peilkanal /Antennensteuerung: -40 °C bis +60 °C
RF-Splitter: -20°C bis +60°C

Schutzklasse

Antenne RTA-1300 A: IP65

Max. Windgeschwindigkeit

270 km/h

Windlast

Antenneneinheit RTA-1300 A: 150 km/h: 135 N
bei konstanter Windgeschwindigkeit: 180 km/h: 195 N

Zubehör

Antennen Mast

Full width rt 1000 mast mit test funktion hp

Bei dem gelieferten Antennenmast handelt es sich um einen speziell für das Dopplerantennensystem RTA 1300 entwickelten Gittermast, der zu Montage- und Wartungsarbeiten ein Kippen und Drehen der Antenne ermöglicht. Der Mast wird im zerlegten Zustand geliefert, und muss nach dem Zusammenbau auf einem geeigneten Fundament befestigt und geerdet werden. Mit zum Lieferumfang gehört ein wasserdichter Installationskasten, in dem die Empfangseinheit und die Datenfernübertragung untergebracht werden können. Sämtliche Mastteile und Schraubverbindungen sind feuerverzinkt bzw. aus rostfreiem Edelstahl.

PTT Modul

Full width ptt box hp ready

Das PTT-Modul ist eine optionale Hardware, welche die "Push to Talk" Funktion für RT-1000 Multikanal Systeme ermöglicht.
Die PTT-Funktion (Push to Talk) dient zur Unterdrückung der Peilungsangabe bei der Übertragung eines HF-Signals von der Bodensenderstation, um eine unerwünschte Eigenpeilung zu vermeiden. Diese Funktion wird auch als "Ground Transmitter Suppression" (GTS) bezeichnet. Ein PTT-Modul wird in Kombination mit der Software "DF-Commander" verwendet, die die Fernsteuerung des Peilsystems ermöglicht.

AIS Filter

Full width usv hp ready

Die AIS Suppression Notch ist ein Filter, der AIS-Signale bei 161,965 MHz bis 162,035 MHz unterdrückt. Der Notchfilter hat eine sehr geringen Dämpfung für das restliche Frequenzband und ist somit ideal für diesen Zweck. Die Verwendung des AIS-Unterdrückungsfilters ermöglicht die Installation der Peilantenne in der Nähe von AIS-Senderstationen sowie den störungsfreien Betrieb des DF. Es ist empfohlen, den AIS-Filter zu installieren, wenn die Entfernung zwischen AIS-Sender (EIRP von 10W) und DF-Antenne weniger als 200 m ist.

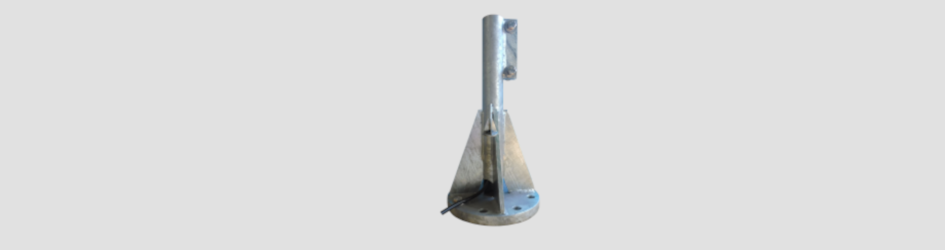

Antennen Mastflansch

Full width mastflansch hp

Der Antennen Mastflansch ermöglicht die Installation der RT-1000 Antenne auf jeder Konstruktion. CAD Zeichnungen für eine Integration sind auf Anfrage erhältlich.

Antennen Modell

Full width antennenmodel zubeh%c3%b6r bild

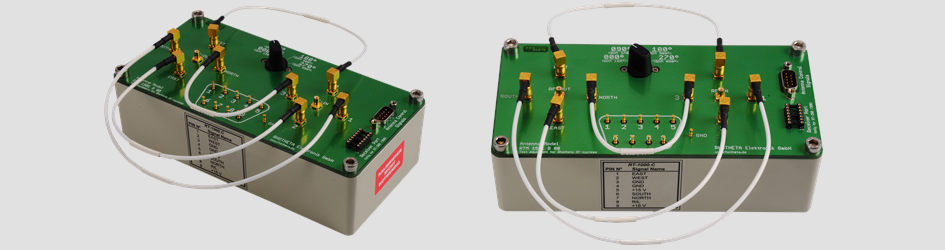

Das Antennenmodell simuliert die Funkpeil - Antenne. Ist das Antennenmodell an einen Signalgenerator angeschlossen, liefert es ein Signal wie eine DF-Antenne unter perfekten Bedingungen. Es simuliert die Signalwinkel 0 °; 90 °; 180 ° oder 270 ° an seinem HF-Ausgang;
Das Antennenmodell ist ein sehr nützliches Gerät zur Wartung des DF-Systems.

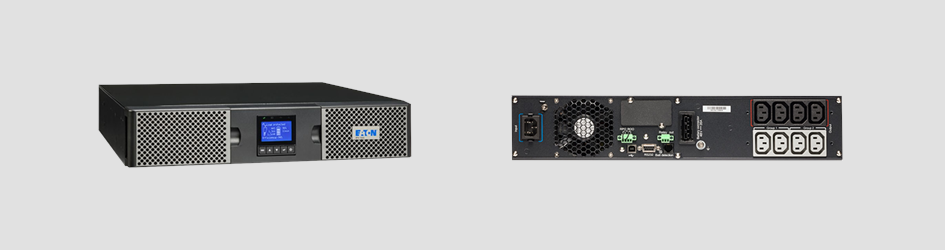

USV

Full width usv hp ready

Als Option können Sie den Betrieb des DF-Systems, bei Störungen in der Stromversorgung, durch Bestellung unserer 19 '' USV-Lösung sicherstellen. Die USV bietet SNMP- und HTML-, ModBus / JBus-Relaisausgänge. Die Batterien sind Hot-Swap-fähig, um eine kontinuierliche Stromversorgung auch während der Wartung zu gewährleisten.

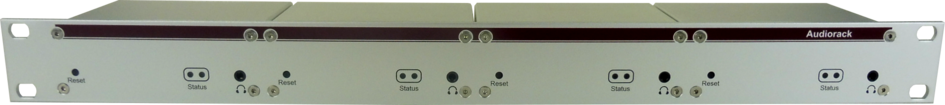

Audio Module

Full width rt 1000 mc audio neu frei

Der RT-1000 Multichannel ist bereits für den Anschluss vorbereitet, um die Audiosignale an das Ethernet-LAN (Voice over IP) zu übertragen. Dazu benötigt das RT-1000 Multichannel-System ein optionales Audio-Rack, mit einem industriellen Audio-Streaming-Gerät, einem Live-IP-Audio-Encoder (BARIX Instreamer). Um die Audiooption in der DF Commander Software zu verwenden, ist eine spezielle RHOTHETA Firmware erforderlich.

DF Commander Software

Full width df commander test 2

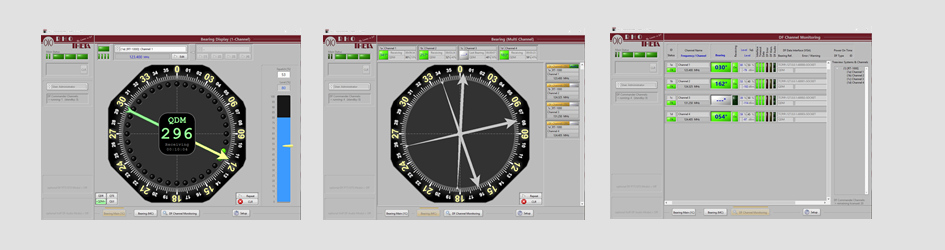

Der "DF Commander" dient zur Fernsteuerung und Überwachung von mehreren DF-Kanälen und DF-Systemen von einem Standard-PC. Diese Software ermöglicht die Visualisierung der Peildaten, wie Peilwinkel, Signalpegel und Frequenz des entsprechenden Kanals. Die einfache und bequeme Gestaltung der "Bearing Page" und die Möglichkeit, die Ausrichtung des Kompasses in Richtung der Tower-Fensteransicht anzupassen, macht die Arbeit des Controllers sehr komfortabel.

Darüber hinaus bietet die Software die Möglichkeit, gleichzeitig den Status aller angeschlossenen Kanäle zu überwachen, was auch für die technische Überwachung und Wartung des DF-Systems hilfreich ist.

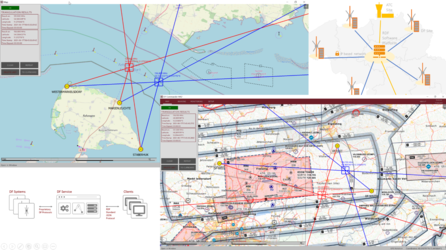

DF Commander MK2 Software

Full width df commander mk2 titelbild

Die Software DF Commander MK2 ermöglicht die Fernsteuerung und Überwachung von Funkpeilsystemen. Außer der Darstellung der Peilergebnisse auf unterschiedlichen elektronischen Karten ist die Software in der Lage, Kreuzpeilungen auf unterschiedlichen Frequenzen zu berechnen. Peilungen, Kreuzpeilergebnisse und Statusinformation von Funkpeilsystemen werden über einen integrierten Server zur Verfügung gestellt. Funkpeilanlagen lassen sich ebenfalls über den gleichen Server einstellen und steuern. Somit ist die Software als DF Service zu verstehen.

Hindernisbefeuerung

Full width hindernisbefeuerung hp

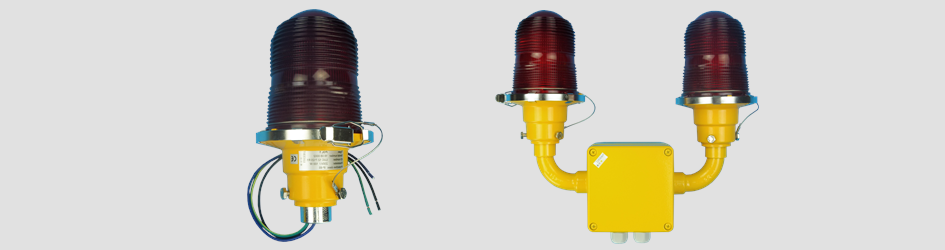

Die Hindernisbefeuerung ist ein optionales Sicherheitszubehör für den RT-1000 Antennenmast. Es gibt zwei bestellbare Varianten, Einzel Hindernisbefeuerung und Doppel Hindernisbefeuerung. Beide Varianten sind für die Montage am RT-1000 Antennenmastes vorgesehen.

Die Einzel Hindernisbefeuerung ist eine einfache Konstruktion, die eine Glühbirne in seinem Gehäuse und einen entsprechenden Einbaurahmen enthält.

Die doppelte Hindernisbefeuerung ist eine Konstruktion mit zwei Leuchten, die eine identische Struktur wie das Single-Hindernislicht haben. Während die erste Lampe in Betrieb ist (Betriebslampe), befindet sich die zweite Lampe im Standby (Bereitschaftslampe). Bei Ausfall der Betriebslampe wird die Standby-Lampe automatisch eingeschaltet. Außerdem beinhaltet die Konstruktion die Anschlussbox IP 64 und den dazugehörigen Montagerahmen.

DF-Emulator Software

Full width df emulator hp

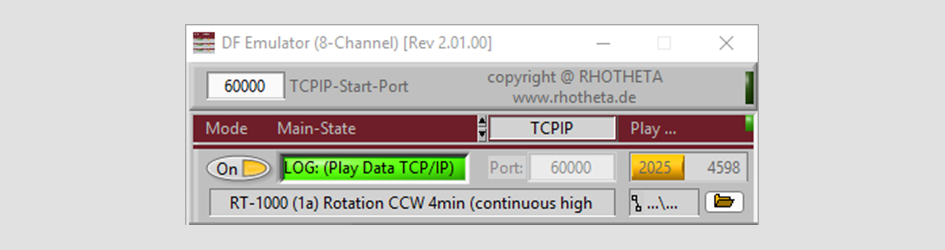

Der "DF-Emulator" ist eine Software, die auf einem Windows PC ein Peilsystem emuliert, indem eine vorher aufgezeichnete Protokolldatei abgespielt wird. Dabei verwendet der DF-Emulator im einfachsten Fall den seriellen COM-Port des PCs, um die Daten über RS232 an einen anderen PC oder ein System zu übertragen, das die Peildaten anzeigt.
Diese Software ist für Projekte wie Peildaten Integration in Radardisplays oder anderen Karten und Kontrolldarstellungen geschaffen und soll die Arbeit der Integrateure erleichtern.

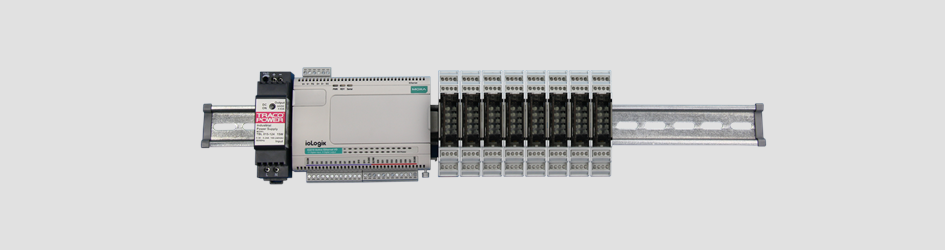

SNMP Modul

Full width snmp modul ii

Das SNMP-Modul ist eine optionale Hardware, die eine Fernfehlerüberwachung von RHOTHETA RT-1000-Peilsystemen über das Simple Network Management Protocol ermöglicht.
