RHOTHETA Elektronik
RT-1000 MC
Multikanal (VDF) für ATC und VTS

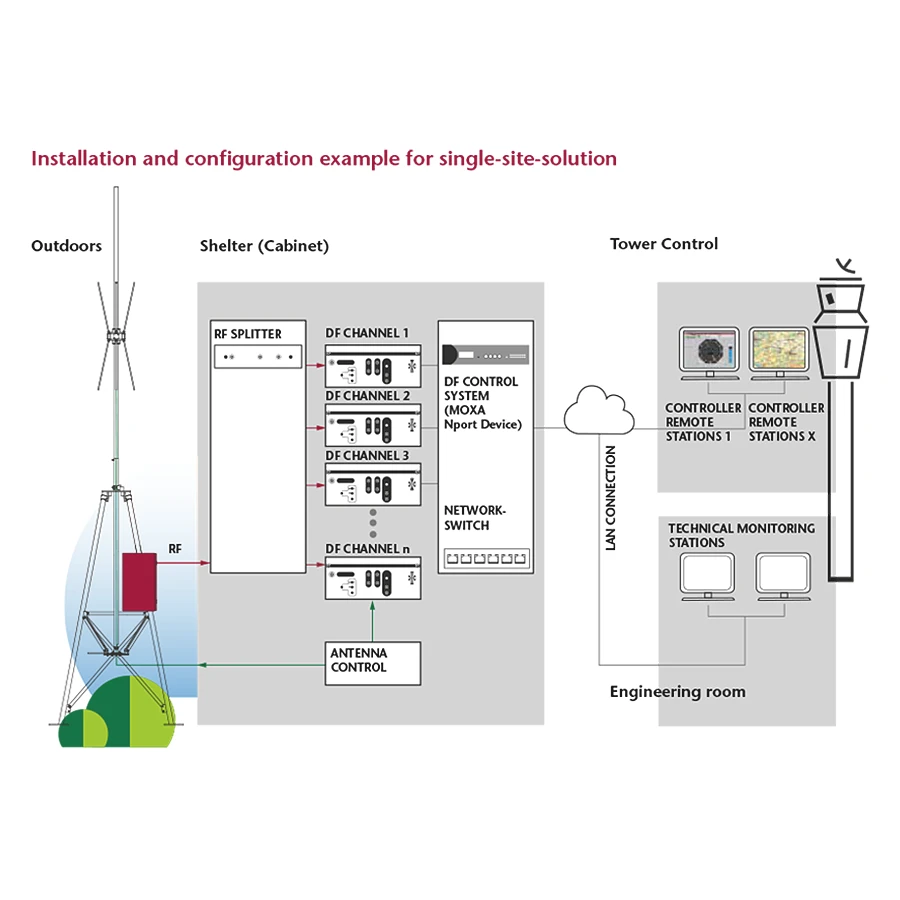

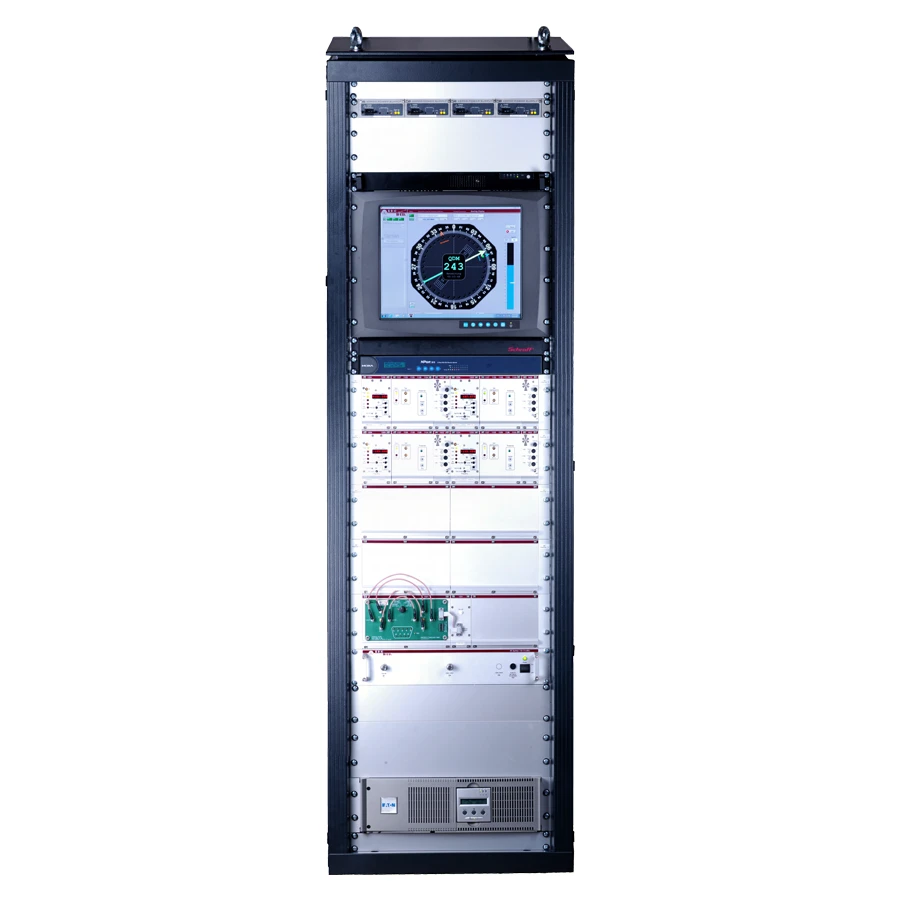

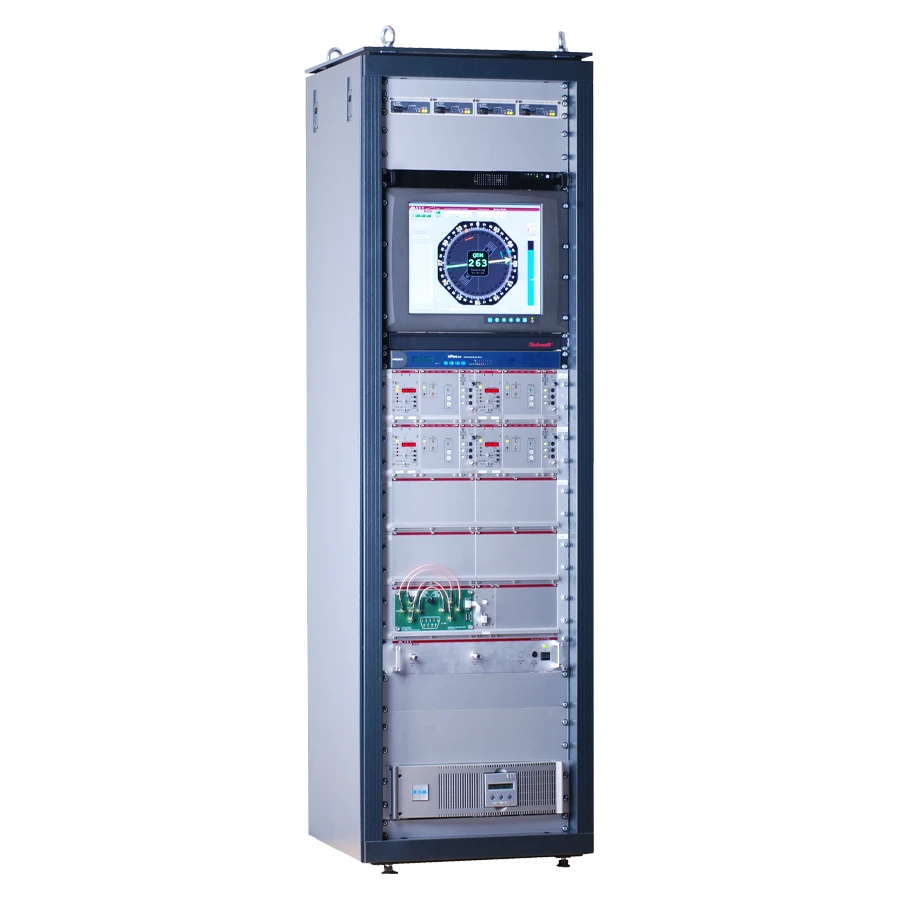

Das RT-1000 Multichannel-System ist ein Peiler (DF), welcher für Air Traffic Control (ATC) und für Vessel Trafic Service (VTS) Anwendungen ausgelegt ist. Das System basiert auf einem sehr erfolgreichen Standard-RT-1000 A und RT-1000 C-Doppler-Peiler, deren Hauptkomponenten im Mehrkanal-System angewendet werden. Bei Anwendungen, in denen mehr als zwei simultane Peilkanäle erforderlich sind, ist der RT-1000 Multichannel die Lösung mit dem besten Preis-Leistungs-Verhältnis. Das flexible Design ermöglicht dem System die Anpassung an nahezu alle Anwendungen. Es wird unter Verwendung einer Reihe von verschiedenen Standardkomponenten realisiert, die kombiniert und individuell konfiguriert werden können. Das System kann bis zu 24 DF-Kanäle gleichzeitig bearbeiten. Über die "DF-Commander" Software kann die Peilinformationen anzeigt und das System gesteuert werden. Über verschiedene Benutzerschnittstellen kann der Peiler in andere Systeme integriert werden.
| DF method | Doppler (3 kHz rotation frequency) |
|---|---|
| Antenna type | Compact Doppler Antenna, 4 Dipole antennas |
| Number of DF channels | Simultaneous operation, Up to 24 |
| Frequency range1 | Air band VHF: 118.000 – 136.975 MHz Marine band VHF: 156.000 – 174.000 MHz2 |
| Channel spacing | Air band VHF: 25 kHz Marine band VHF: 25 kHz Air band VHF: 8.33 kHz and 25 kHz |
| Operating channels | Air band VHF: 760 (25 kHz); 2278 (8.33 kHz) Marine band VHF: Channel 01 – 88 (incl. duplex channels) |
| Internal system resolution | 0.5° |
| Bearing sensitivity | Air band VHF ± 2° bearing fluctuation 3 μV/m typical Marine band VHF ± 2° bearing fluctuation 3 μV/m typical3 |
| Bearing accuracy4 | 118.000 – 136.975 MHz: ± 2° at 20 μV/m / 2° RMS 156.000 – 174.000 MHz: 2° RMS Option: Improved bearing accuracy: 1° RMS |
| Polarization | vertical |
| Polarization error | Field vector rotation up to 45°: ±1° |
| Cone of silence | Bearing error ≤ 5°: 45° |
| Bearable modulation types | A3E, F3E, A2X (ELT Modulation) |
| Storage temperature range | Antenna unit RTA-1300 A: - 40 °C to + 80 °C Bearing channel / Antenna control / RF Splitter: - 40 °C to + 60 °C |
| Operating temperature range | Antenna unit RTA-1300 A: - 40 °C to + 80 °C Bearing channel / Antenna control: - 40 °C to + 60 °C RF Splitter: - 20 °C to + 60 °C |
| Ingress protection | Antenna unit RTA-1300 A: IP65 |
| Max. wind speed | 270 km/h |
| Wind load | Antenna unit RTA-1300 A: 150 km/h: 135 N with constant wind speed: 180 km/h: 195 N |
RT-1000 MC
Zubehör

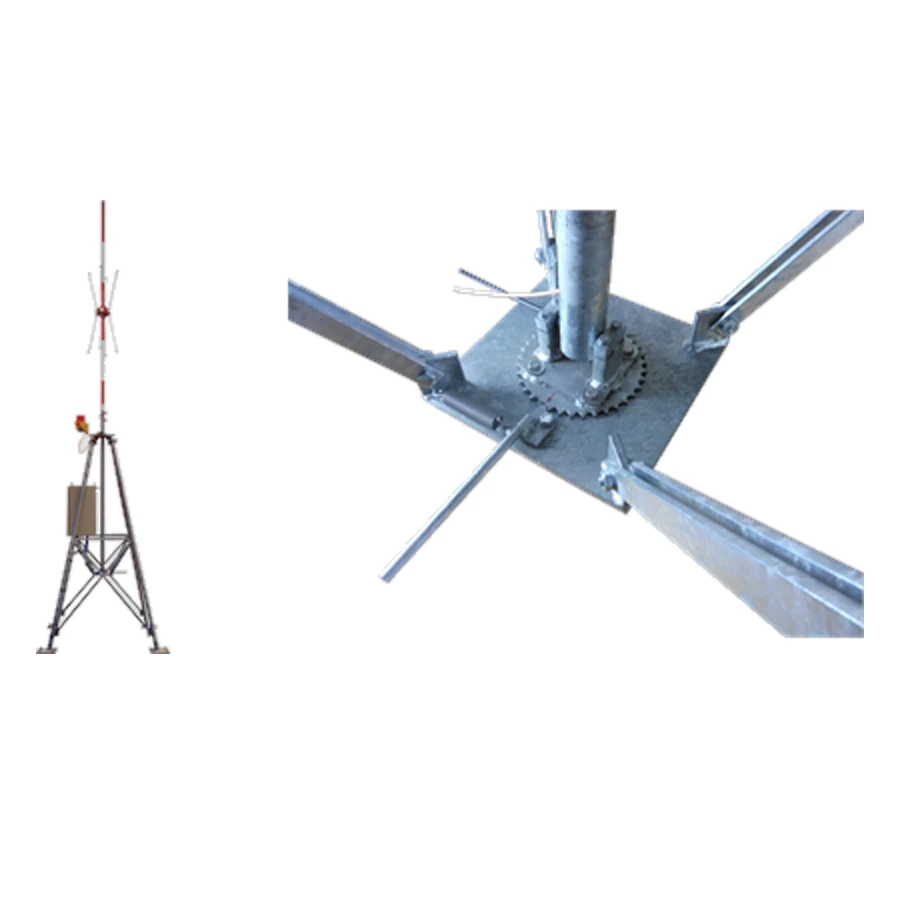

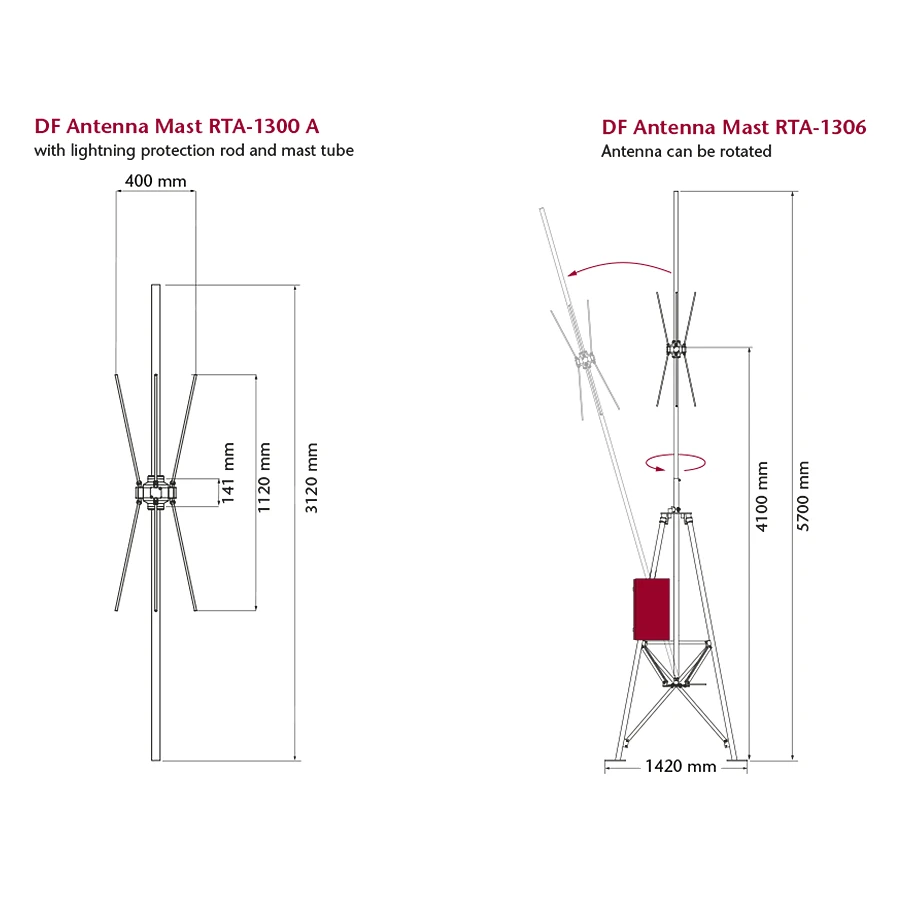

Antennenmast mit Test- und Wartungsfunktionen
Bei dem gelieferten Antennenmast handelt es sich um einen speziell für das Dopplerantennensystem RTA 1300 entwickelten Gittermast, der zu Montage- und Wartungsarbeiten ein Kippen und Drehen der Antenne ermöglicht. Der Mast wird im zerlegten Zustand geliefert, und muss nach dem Zusammenbau auf einem geeigneten Fundament befestigt und geerdet werden. Mit zum Lieferumfang gehört ein wasserdichter Installationskasten, in dem die Empfangseinheit und die Datenfernübertragung untergebracht werden können. Sämtliche Mastteile und Schraubverbindungen sind feuerverzinkt bzw. aus rostfreiem Edelstahl.

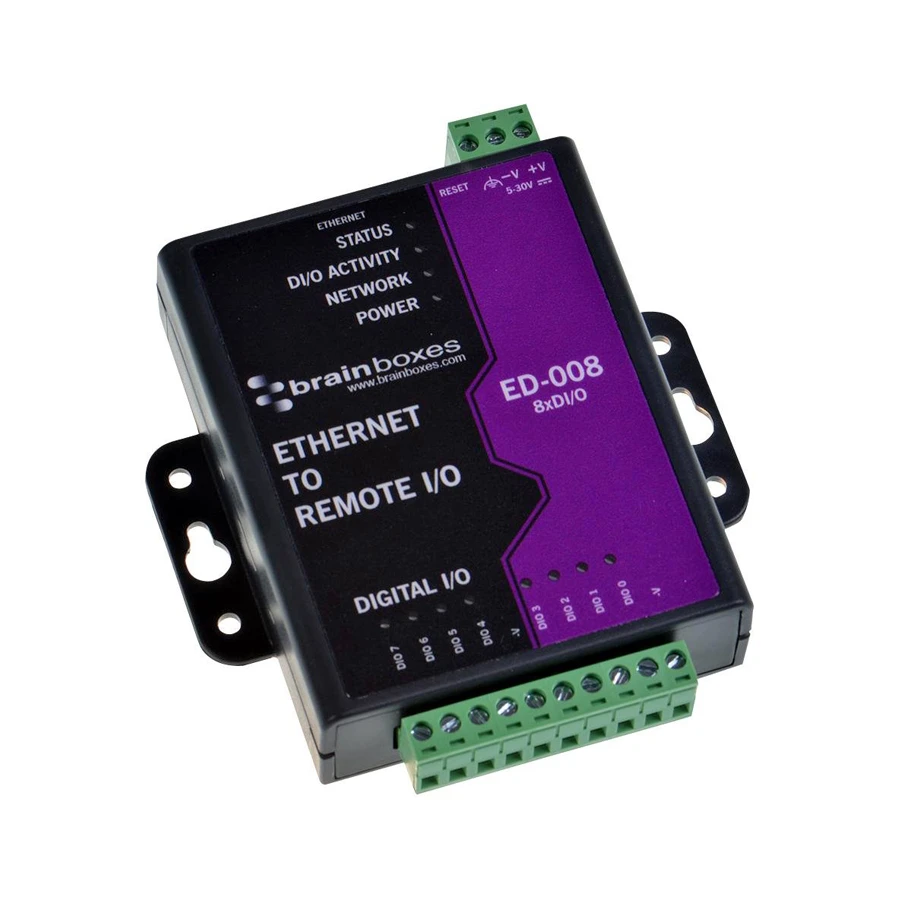

PTT Modul
Das PTT-Modul ist eine optionale Hardware, welche die "Push to Talk" Funktion für RT-1000 Multikanal Systeme ermöglicht. Die PTT-Funktion (Push to Talk) dient zur Unterdrückung der Peilungsangabe bei der Übertragung eines HF-Signals von der Bodensenderstation, um eine unerwünschte Eigenpeilung zu vermeiden. Diese Funktion wird auch als "Ground Transmitter Suppression" (GTS) bezeichnet. Ein PTT-Modul wird in Kombination mit der Software "DF-Commander" verwendet, die die Fernsteuerung des Peilsystems ermöglicht.

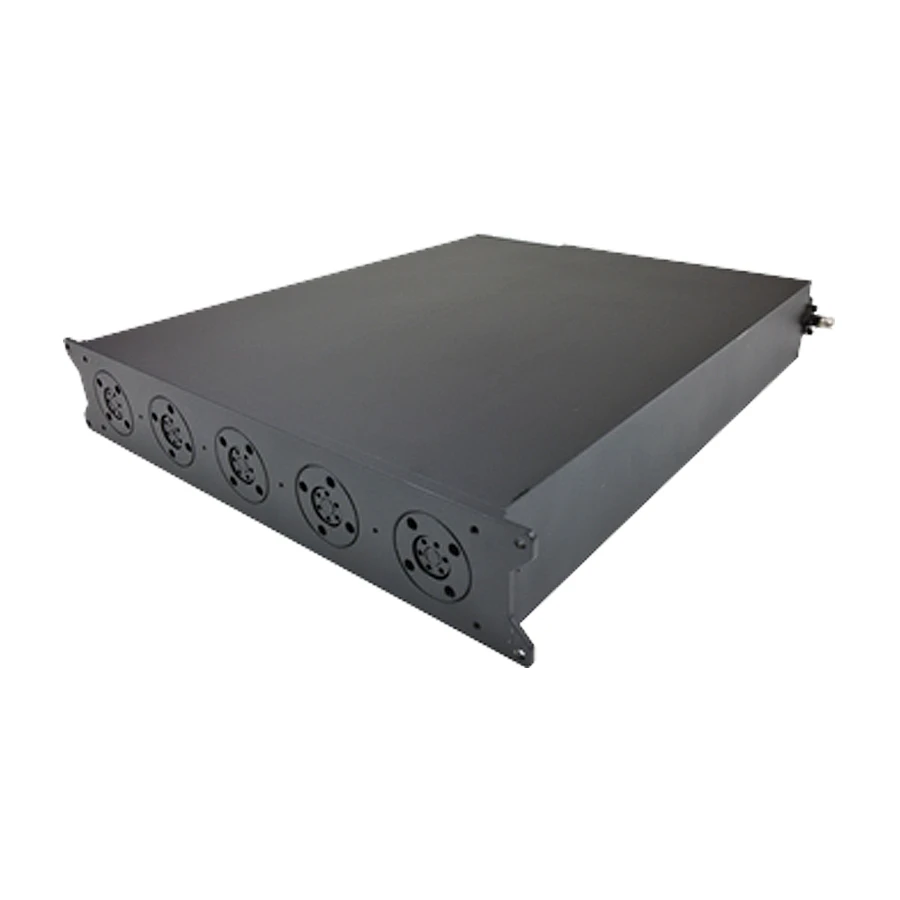

AIS Filter
Das AIS Suppression Notch ist ein Filter, der AIS-Signale bei 161,965 MHz bis 162,035 MHz unterdrückt. Der Notchfilter hat eine sehr geringe Dämpfung für das restliche Frequenzband und ist somit ideal für diesen Zweck. Die Verwendung des AIS-Unterdrückungsfilters ermöglicht die Installation der Peilantenne in der Nähe von AIS-Senderstationen, sowie den störungsfreien Betrieb des DF. Es wird empfohlen, den AIS-Filter zu installieren, wenn die Entfernung zwischen AIS-Sender (EIRP von 10W) und DF-Antenne weniger als 200 m ist.

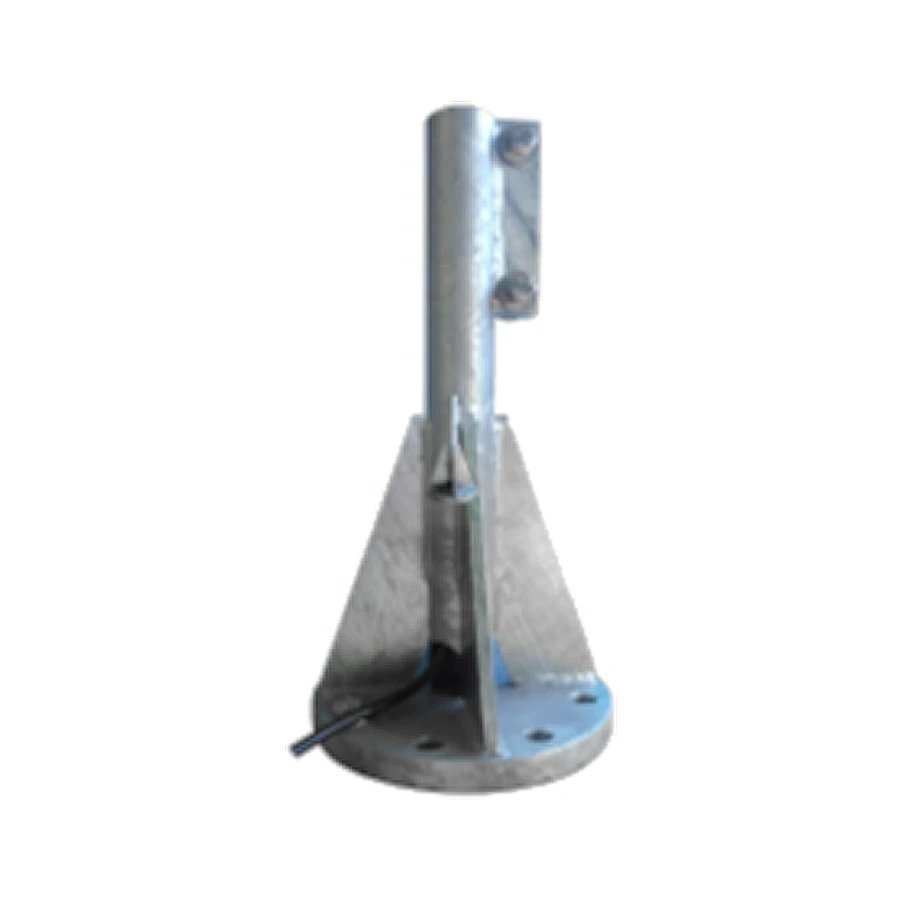

Antennenmastflansch
Der Antennenmastflansch ermöglicht die Installation der RT-1000 Antenne auf jeder Konstruktion. CAD Zeichnungen für eine Integration sind auf Anfrage erhältlich.

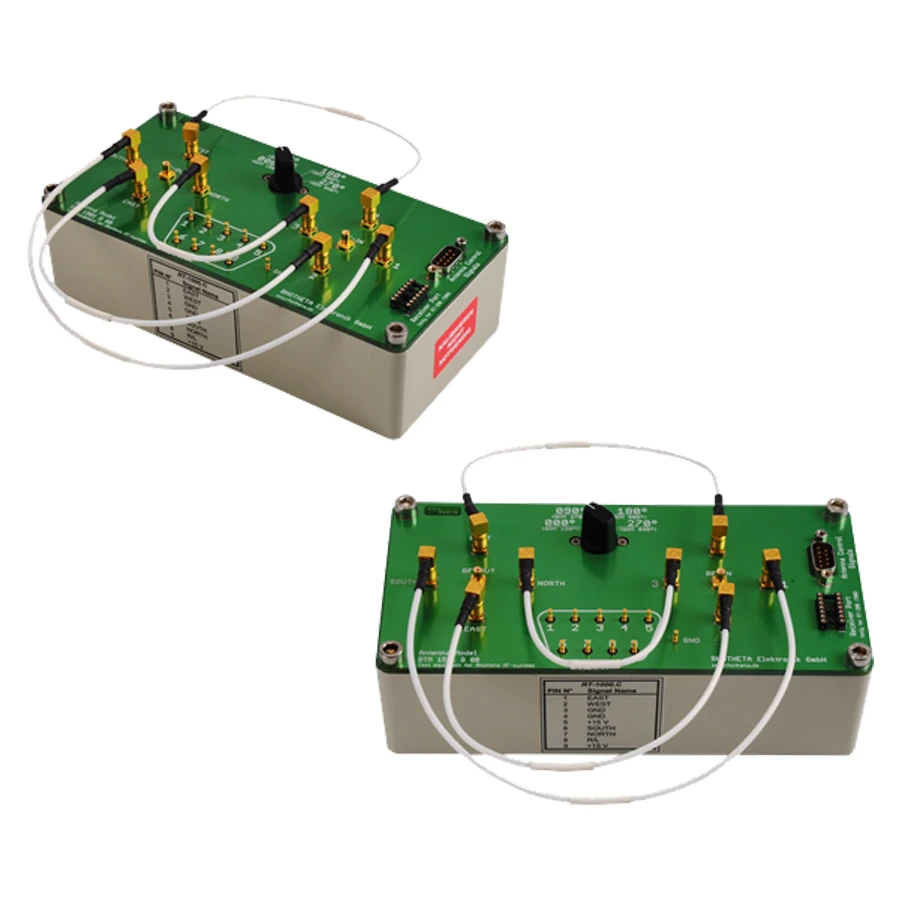

Antennenmodell
Das Antennenmodell simuliert die Funkpeil - Antenne. Ist das Antennenmodell an einen Signalgenerator angeschlossen, liefert es ein Signal wie eine DF-Antenne unter perfekten Bedingungen. Es simuliert die Signalwinkel 0 °; 90 °; 180 ° oder 270 ° an seinem HF-Ausgang. Das Antennenmodell ist ein sehr nützliches Gerät zur Wartung des DF-Systems.

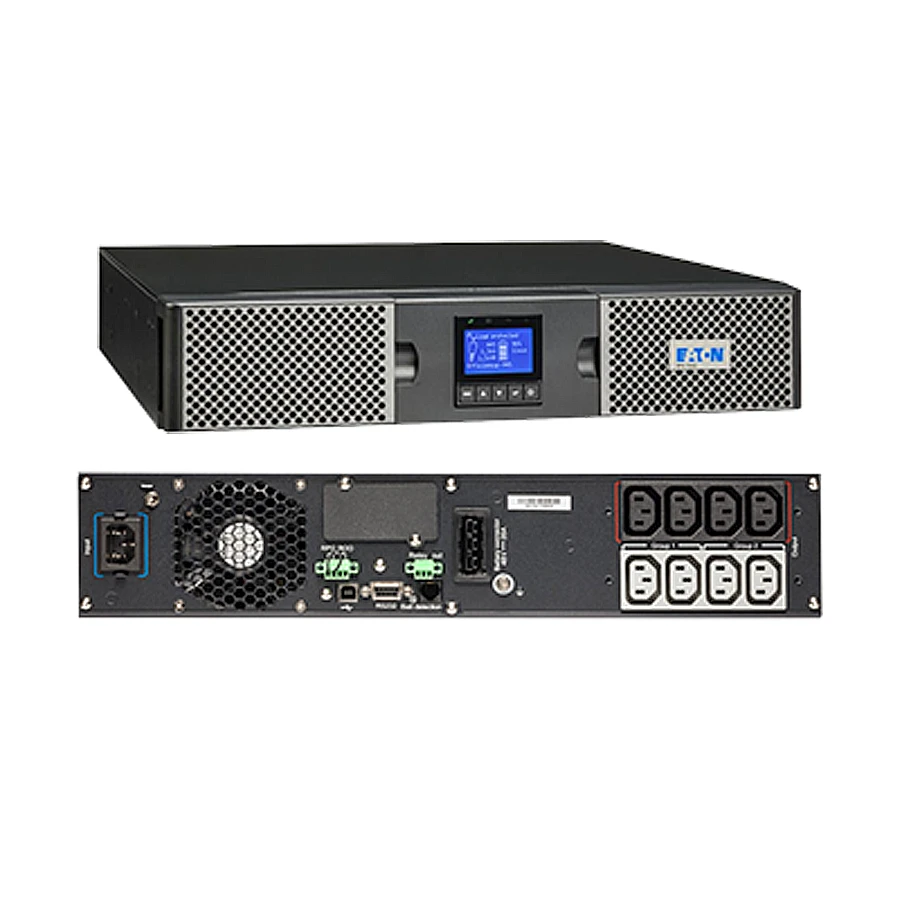

USV
Als Option können Sie den Betrieb des DF-Systems, bei Störungen in der Stromversorgung, durch Bestellung unserer 19 Zoll USV-Lösung sicherstellen. Die USV bietet SNMP- und HTML-, ModBus / JBus-Relaisausgänge. Die Batterien sind Hot-Swap-fähig, um eine kontinuierliche Stromversorgung auch während der Wartung zu gewährleisten.

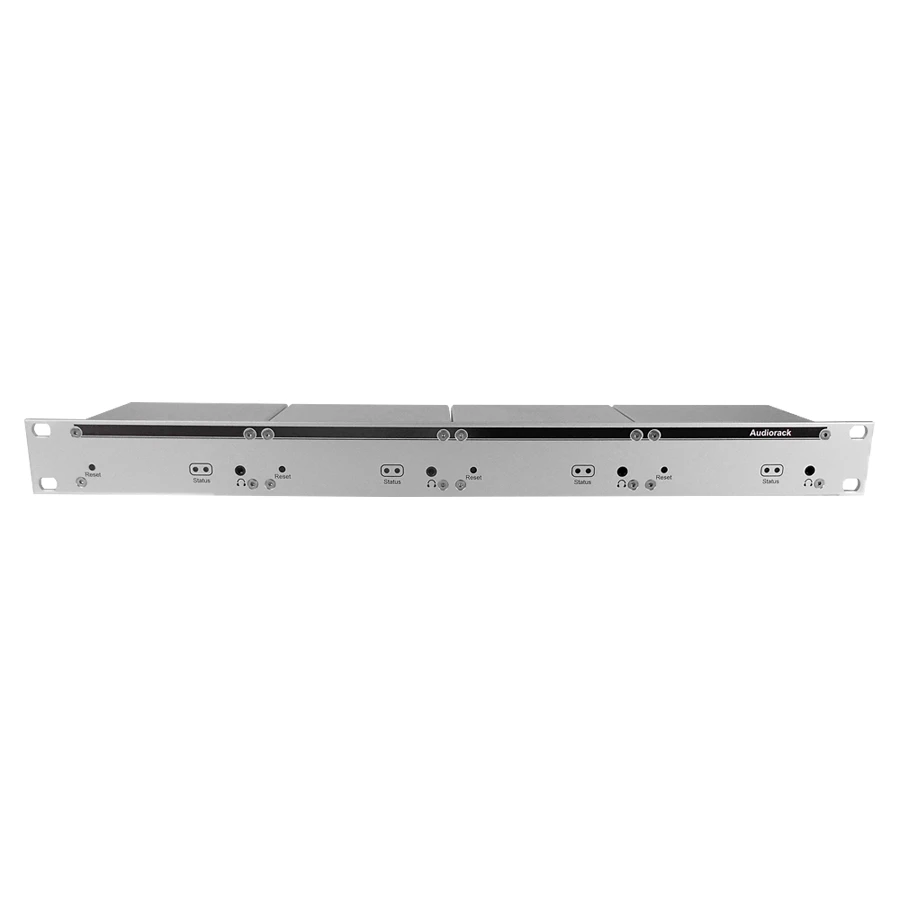

Audio Module
Der RT-1000 Multichannel ist bereits für den Anschluss vorbereitet, um die Audiosignale an das Ethernet-LAN (Voice over IP) zu übertragen. Dazu benötigt das RT-1000 Multichannel-System ein optionales Audio-Rack, mit einem industriellen Audio-Streaming-Gerät, einem Live-IP-Audio-Encoder (BARIX Instreamer). Um die Audiooption in der DF Commander Software zu verwenden, ist eine spezielle RHOTHETA Firmware erforderlich.

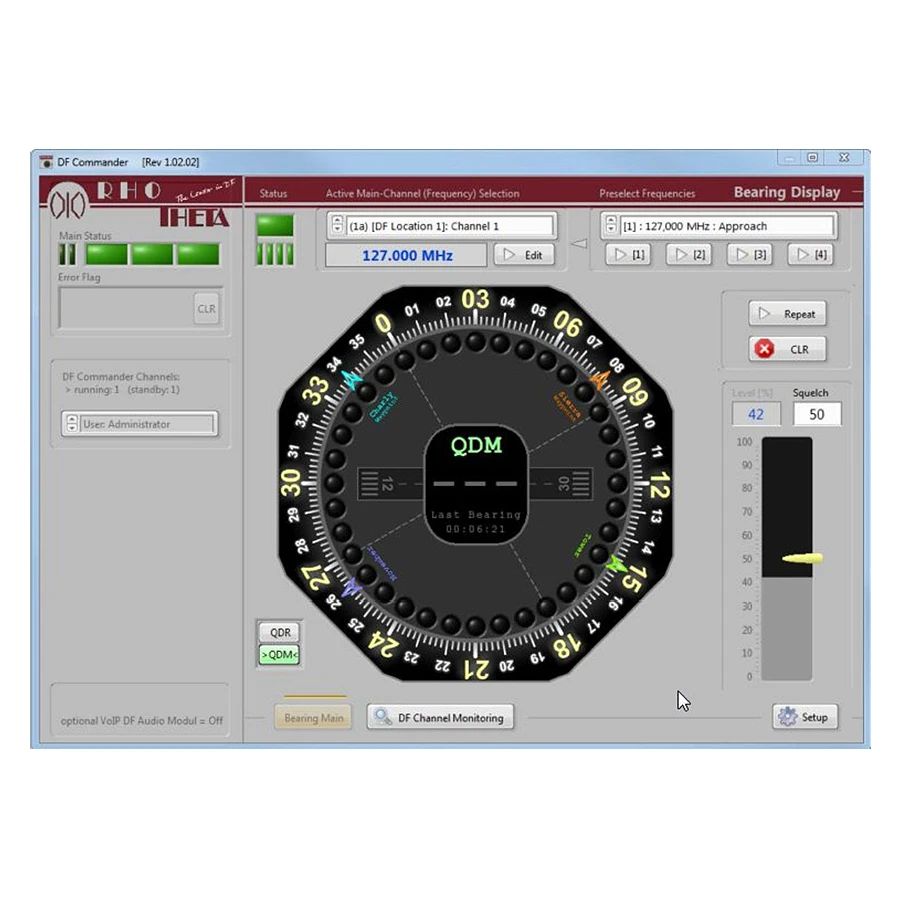

DF Commander MK2 Software

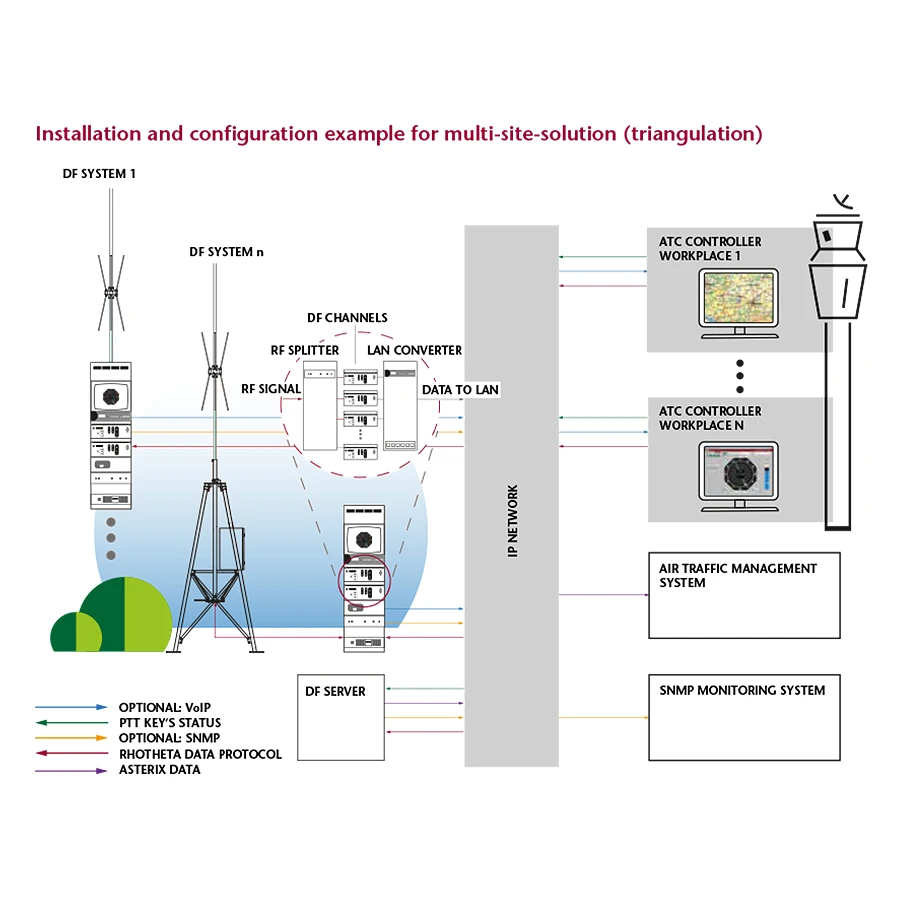

Die Software DF Commander MK2 ermöglicht die Fernsteuerung und Überwachung von Funkpeilsystemen. Außer der Darstellung der Peilergebnisse auf unterschiedlichen elektronischen Karten ist die Software in der Lage, Kreuzpeilungen auf unterschiedlichen Frequenzen zu berechnen. Peilungen, Kreuzpeilergebnisse und Statusinformation von Funkpeilsystemen werden über einen integrierten Server zur Verfügung gestellt. Funkpeilanlagen lassen sich ebenfalls über den gleichen Server einstellen und steuern. Somit ist die Software als DF Service zu verstehen.

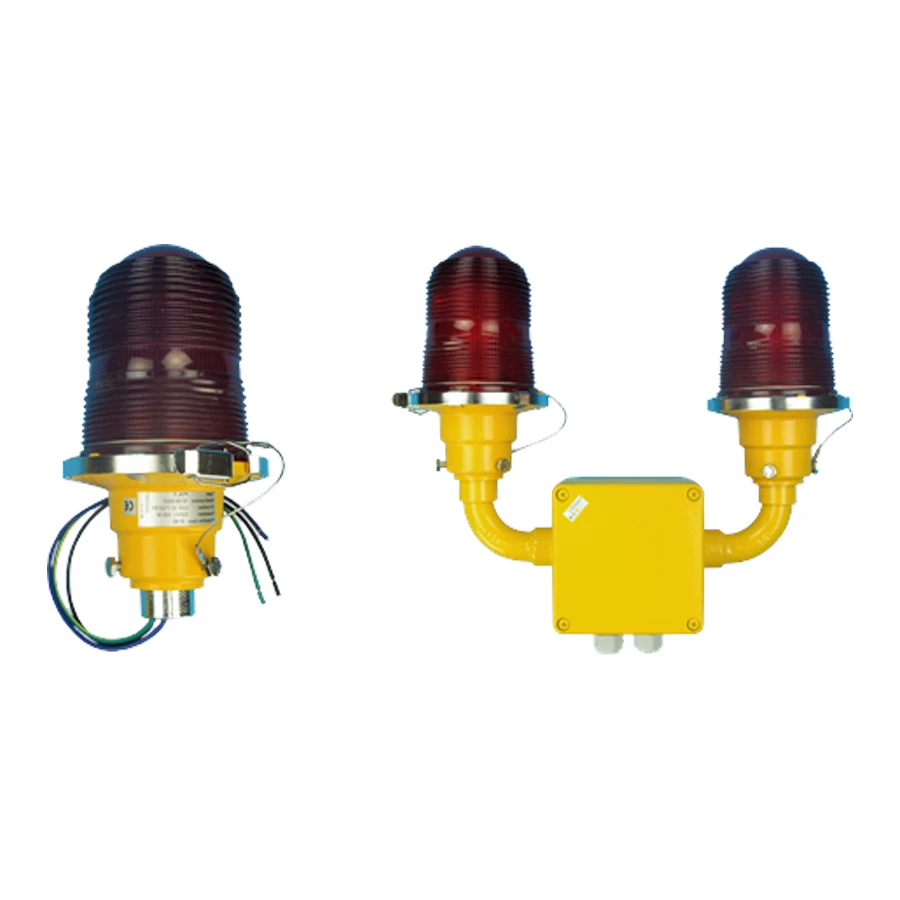

Hindernisbefeuerung
Die Hindernisbefeuerung ist ein optionales Sicherheitszubehör für den RT-1000 Antennenmast. Es gibt zwei bestellbare Varianten, Einzel Hindernisbefeuerung und Doppel Hindernisbefeuerung. Beide Varianten sind für die Montage am RT-1000 Antennenmastes vorgesehen.
Die Einzel Hindernisbefeuerung ist eine einfache Konstruktion, die eine Glühbirne in seinem Gehäuse und einen entsprechenden Einbaurahmen enthält.
Die doppelte Hindernisbefeuerung ist eine Konstruktion mit zwei Leuchten, die eine identische Struktur wie das Single-Hindernislicht haben. Während die erste Lampe in Betrieb ist (Betriebslampe), befindet sich die zweite Lampe im Standby (Bereitschaftslampe). Bei Ausfall der Betriebslampe wird die Standby-Lampe automatisch eingeschaltet. Außerdem beinhaltet die Konstruktion die Anschlussbox IP 64 und den dazugehörigen Montagerahmen.
DF-Emulator Software
Der "DF-Emulator" ist eine Software, die auf einem Windows PC ein Peilsystem emuliert, indem eine vorher aufgezeichnete Protokolldatei abgespielt wird. Dabei verwendet der DF-Emulator im einfachsten Fall den seriellen COM-Port des PCs, um die Daten über RS232 an einen anderen PC oder ein System zu übertragen, das die Peildaten anzeigt.
Diese Software ist für Projekte wie Peildaten Integration in Radardisplays oder anderen Karten und Kontrolldarstellungen geschaffen und soll die Arbeit der Integrateure erleichtern.

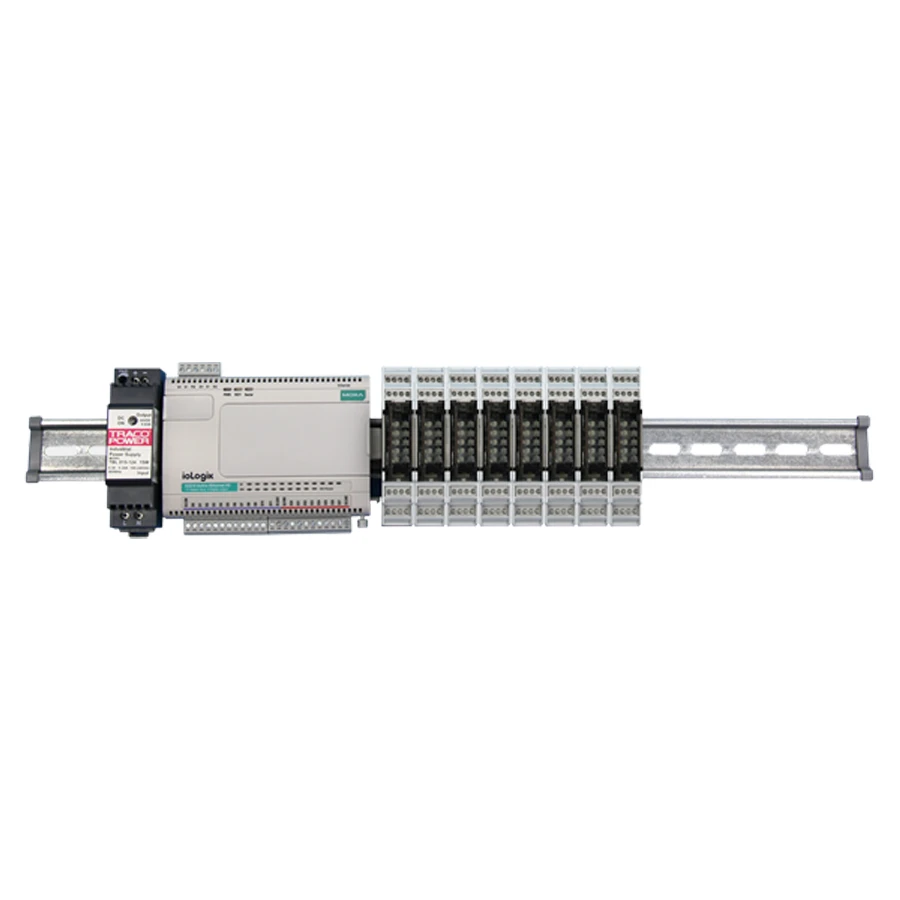

SNMP Modul
Das SNMP-Modul ist eine optionale Hardware, die eine Fernfehlerüberwachung von RHOTHETA RT-1000-Peilsystemen über das Simple Network Management Protocol ermöglicht.
