RHOTHETA Elektronik
RT-1000
VHF Funkpeilsystem (VDF) für ATC und VTS
Das Peilsystem RT-1000 wurde speziell für die Belange der Flugsicherung (Air Traffic Control) und die Anforderungen des VTS (Vessel Traffic Service) entwickelt. Dabei wurden insbesondere die Vorschriften der ICAO und der DFS (Deutsche Flugsicherung) berücksichtigt.
Der Funkpeiler RT-1000 hat sich mittlerweile als Standardsystem seiner Klasse etabliert. So ist das System auch unter der Typenbezeichnung PA030 von Rohde & Schwarz bekannt. Derzeit befinden sich weit über 150 Systeme weltweit im Einsatz.
| Frequency range | air band 118.000 to 136.975 MHz marine band 156.000 to 174.000 MHz |
|---|---|
| Operating channels air band | 760 (25 kHz); 2278 (8.33 kHz); 10 preselected |
| Channel spacing | 25 kHz / 8.33 kHz1 |
| Type of modulation to be detected | A3E, F3E, A2X (ELT modulation) |
| System accuracy2 | ±2° (± 1°) RMS3 |
| Sensitivity4 | 3 μV/m typical |
| Polarization | vertical |
| Polarization error | 1° (with field vector rotation up to 45°) |
| Cone of silence | Bearing error ≤ 5° 45° |
| Power supply | AC 115 / 230 V ± 15 %; 47 to 63 Hz DC 24 V -10 % / +20 %; automatic switch-over to DC voltage at AC mains failure |
| Power consumption | Receiver unit RTR 1200.A 15 VA (65 VA with heater, 300 VA peak) Controller RTC 1100.A 15 VA |
| Bearing display | QDM; QDR; QUJ; QTE; (Resolution 1°; Response time ≤ 400 ms) Dual compass dial: QDR; 2 concentrical circles of LED points; (Resolution 10°) |
| Monitoring | Built-in loudspeaker; A3E; 500 mW; Line output 600 Ω, balanced, 0 dBm, m = 0.6 |
| Ground transmitter suppression | with external contact to ground |

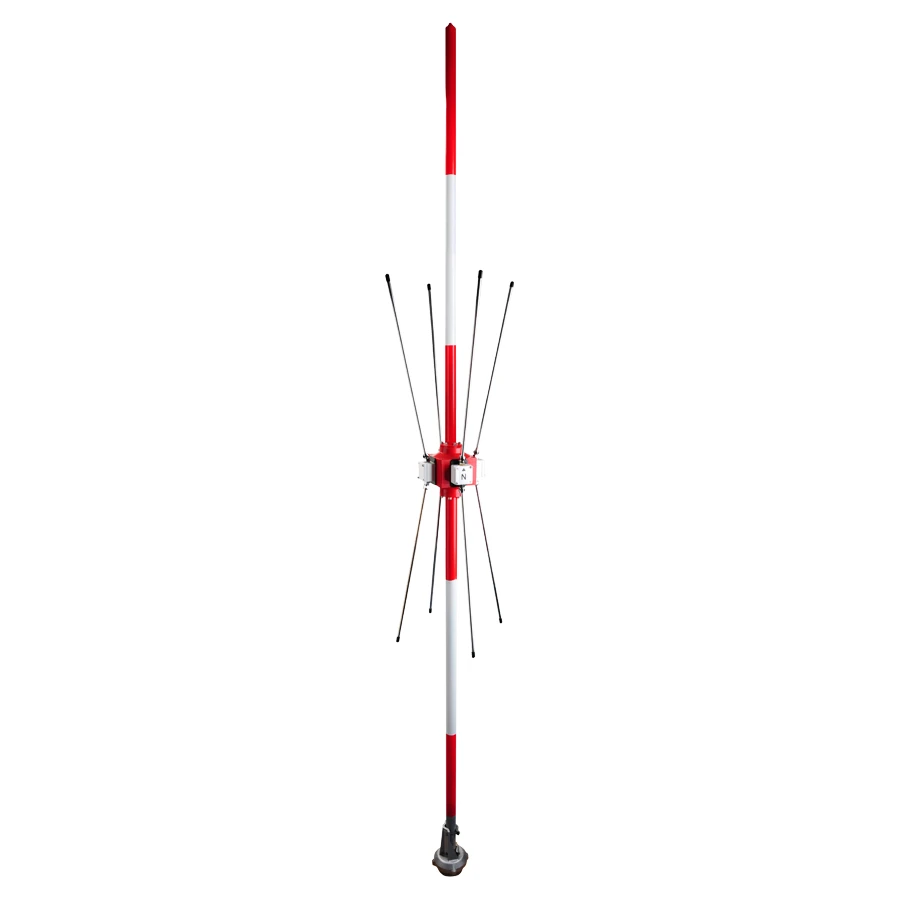

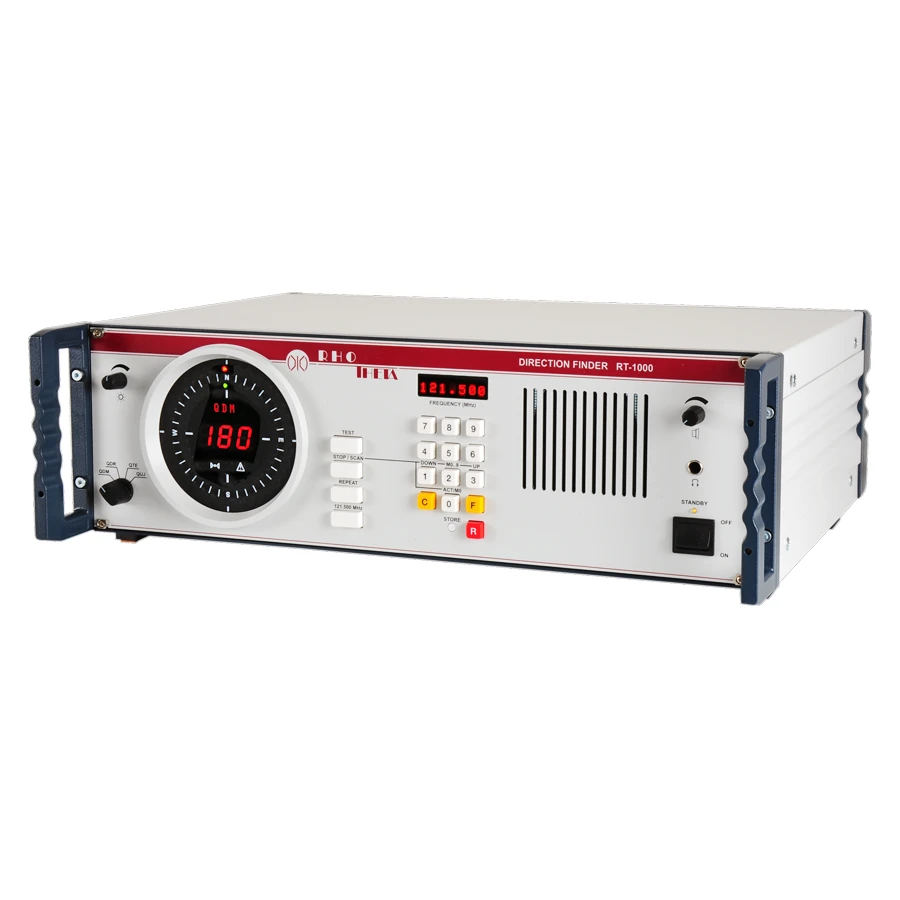

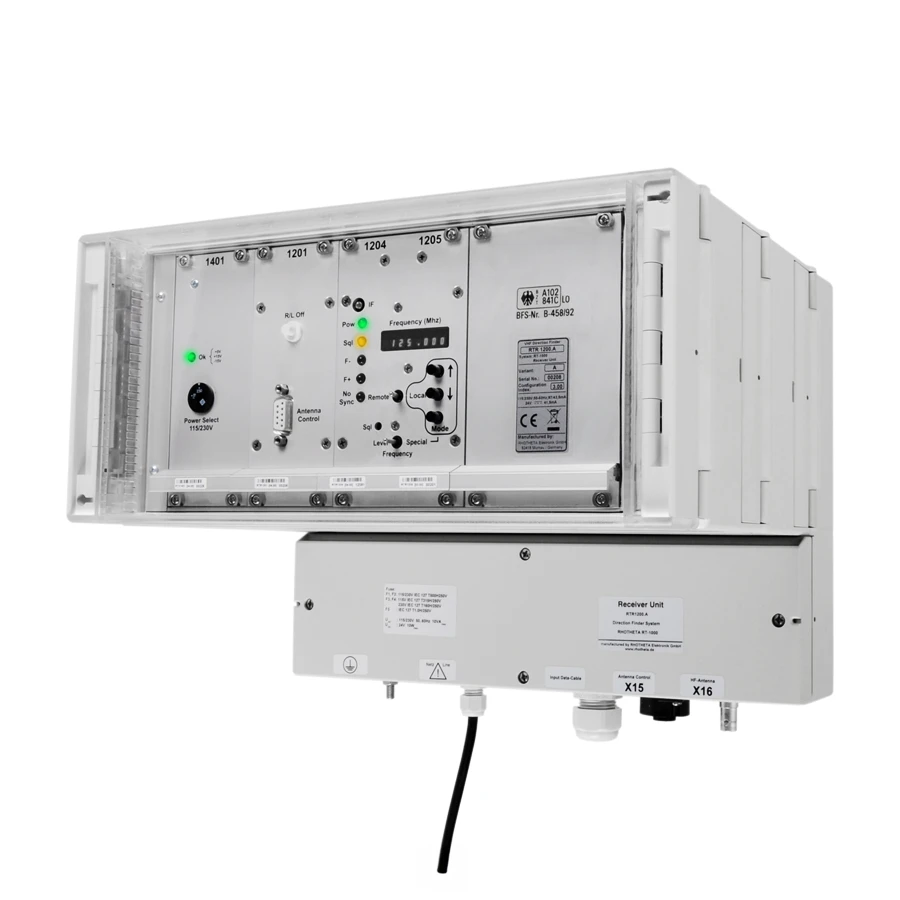

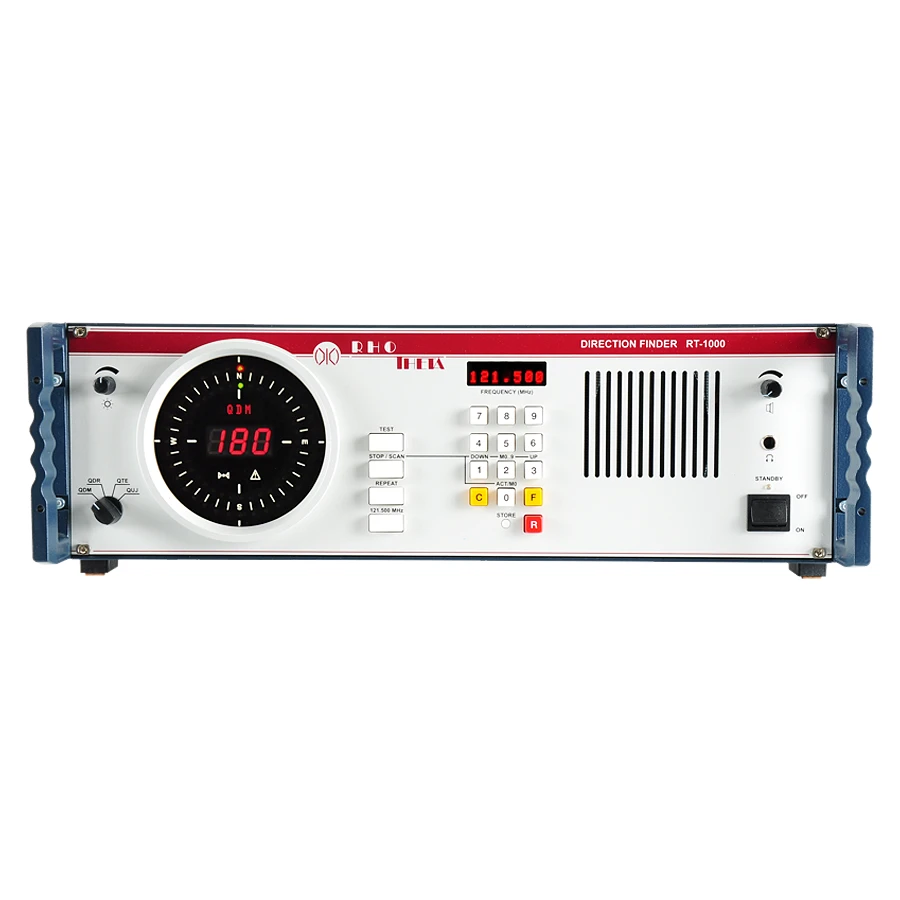

| Dimensions / Mass | Receiver unit RTR 1200.A Plastic cabinet for wall mounting (IP 65) Dimensions (H x W x D) 271 x 355 x 236.7 mm; 6.5 kg Controller RTC 1100.A 19“ desktop model 3 UH, prepared for rack installation Dimensions (H x W x D ) 132.5 x 482.6 x 377 mm; 7.4 kg Antenna system RT-1000 Antenna RTA 1300.A (H x W) 3120 x 400 mm; 10.2 kg RT-1000 Antenna RTA 1300.A + Antenna mast RTA 1306.A (H x W) 5700 x 1420 mm; 120 kg |
| Lateral thrust due to wind with constant wind speed | 180 km/ h; 195 N (data with lightning rod and mast) |
| Options: | - Antenna mast construction, antenna turntable to check DF accuracy without environmental influences. It provides a folding mechanism to bring down the antenna to a level for easy maintenance. - 2nd simultaneous DF channel - Bearing precision improvement - Display and Control Software “DF Commander” - Service Kit - Multi-channel DF system with up to 34 simultaneous DF channels |
RT-1000
Zubehör
DF Commander MK2 Software
Die Software DF Commander MK2 ermöglicht die Fernsteuerung und Überwachung von Funkpeilsystemen. Außer der Darstellung der Peilergebnisse auf unterschiedlichen elektronischen Karten ist die Software in der Lage, Kreuzpeilungen auf unterschiedlichen Frequenzen zu berechnen. Peilungen, Kreuzpeilergebnisse und Statusinformation von Funkpeilsystemen werden über einen integrierten Server zur Verfügung gestellt. Funkpeilanlagen lassen sich ebenfalls über den gleichen Server einstellen und steuern. Somit ist die Software als DF Service zu verstehen.
Antennenmodell
Das Antennenmodell simuliert die Funkpeil-Antenne. Ist das Antennenmodell an einen Signalgenerator angeschlossen, liefert es ein Signal wie eine DF-Antenne unter perfekten Bedingungen. Es simuliert die Signalwinkel 0 °; 90 °; 180 ° oder 270 ° an seinem HF-Ausgang. Das Antennenmodell ist ein sehr nützliches Gerät zur Wartung des DF-Systems.
Antennenmast mit Test- und Wartungsfunktionen
Bei dem gelieferten Antennenmast handelt es sich um einen speziell für das Dopplerantennensystem RTA 1300 entwickelten Gittermast, der zu Montage- und Wartungsarbeiten ein Kippen und Drehen der Antenne ermöglicht. Der Mast wird im zerlegten Zustand geliefert, und muss nach dem Zusammenbau auf einem geeigneten Fundament befestigt und geerdet werden. Mit zum Lieferumfang gehört ein wasserdichter Installationskasten, in dem die Empfangseinheit und die Datenfernübertragung untergebracht werden können. Sämtliche Mastteile und Schraubverbindungen sind feuerverzinkt bzw. aus rostfreiem Edelstahl.
Hindernisbefeuerung
Die Hindernisbefeuerung ist ein optionales Sicherheitszubehör für den RT-1000 Antennenmast. Es gibt zwei bestellbare Varianten, Einzel Hindernisbefeuerung und Doppel Hindernisbefeuerung. Beide Varianten sind für die Montage am RT-1000 Antennenmastes vorgesehen.
Die Einzel Hindernisbefeuerung ist eine einfache Konstruktion, die eine Glühbirne in seinem Gehäuse und einen entsprechenden Einbaurahmen enthält.
Die doppelte Hindernisbefeuerung ist eine Konstruktion mit zwei Leuchten, die eine identische Struktur wie das Single-Hindernislicht haben. Während die erste Lampe in Betrieb ist (Betriebslampe), befindet sich die zweite Lampe im Standby (Bereitschaftslampe). Bei Ausfall der Betriebslampe wird die Standby-Lampe automatisch eingeschaltet. Außerdem beinhaltet die Konstruktion die Anschlussbox IP 64 und den dazugehörigen Montagerahmen.
Antennenmastflansch
Der Antennenmastflansch ermöglicht die Installation der RT-1000 Antenne auf jeder Konstruktion. CAD Zeichnungen für eine Integration sind auf Anfrage erhältlich.

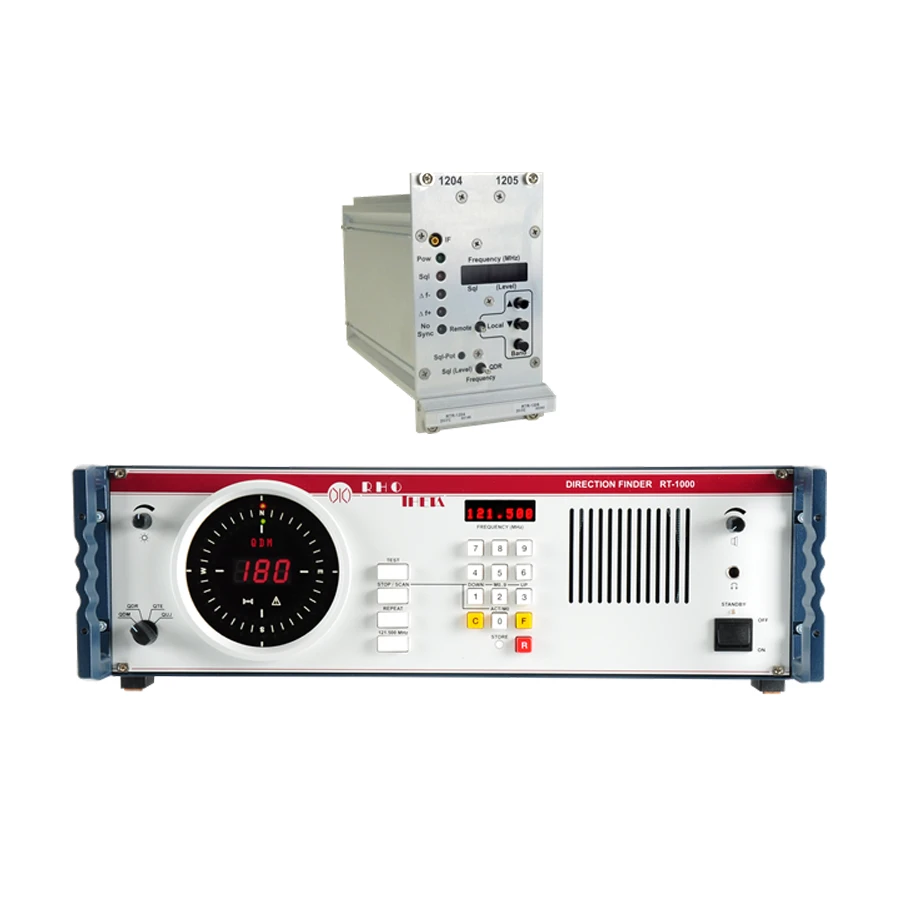

Zusätzlicher Peilkanal
Das Peilsystem kann mit einem zusätzlichen Empfängermodul und einem zusätzlichen Controller bestückt werden. Auf diese Weise können zwei Arbeitsplätze auf verschiedenen Frequenzen simultan mit dem System arbeiten.
DF-Emulator Software
Der "DF-Emulator" ist eine Software, die auf einem Windows PC ein Peilsystem emuliert, indem eine vorher aufgezeichnete Protokolldatei abgespielt wird. Dabei verwendet der DF-Emulator im einfachsten Fall den seriellen COM-Port des PCs, um die Daten über RS232 an einen anderen PC oder ein System zu übertragen, das die Peildaten anzeigt.
Diese Software ist für Projekte wie Peildaten Integration in Radardisplays oder anderen Karten und Kontrolldarstellungen geschaffen und soll die Arbeit der Integrateure erleichtern.
SNMP Modul
Das SNMP-Modul ist eine optionale Hardware, die eine Fernfehlerüberwachung von RHOTHETA RT-1000-Peilsystemen über das Simple Network Management Protocol ermöglicht.
