RHOTHETA Elektronik
RT-500-M
Breitband Funk-Peilsystem
Der RT-500-M ist ein Breitband-Peilsystem dass für den professionellen Einsatz auf See entwickelt wurde. Es kann in einem Frequenzbereich von 118 - 470 MHz arbeiten und umfasst somit alle relevanten Notfrequenzen inklusive der 19 COSPAS/SARSAT-Kanäle.

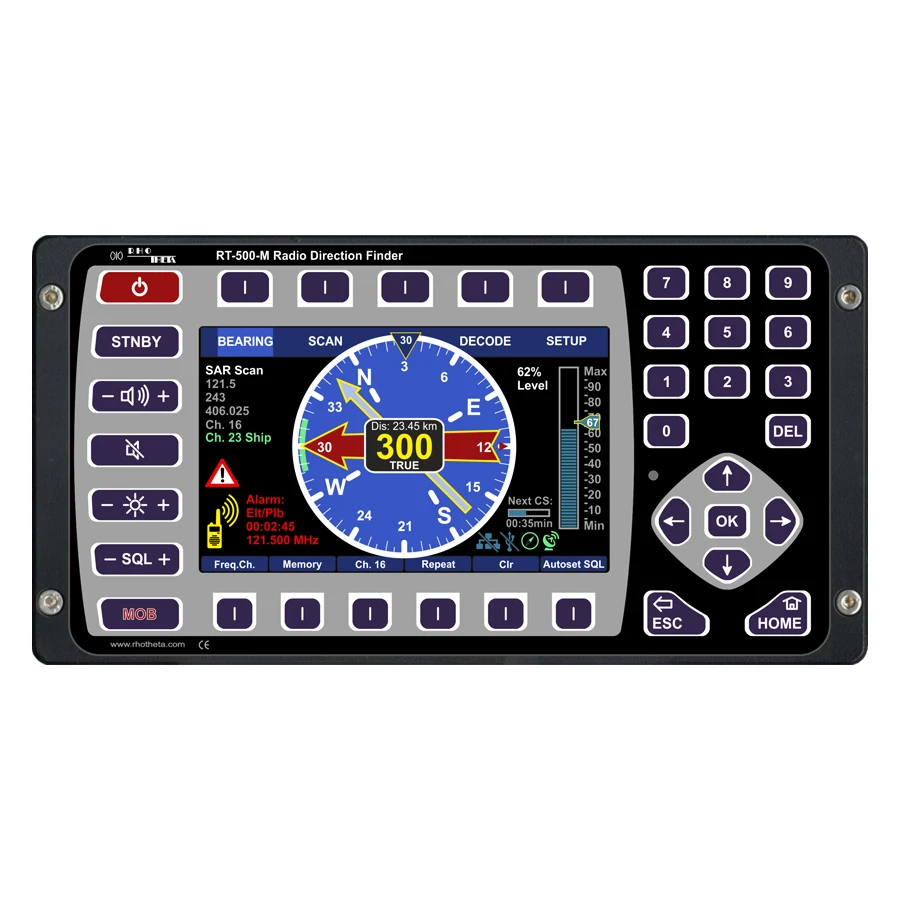

Die dort enthaltenen Notfrequenzen 121,500 MHz, 243,000 MHz und 406,028 MHz (COSPAS/SARSAT) sowie der Kanal 16 im Seefunkband werden automatisch überwacht. Das sehr helle TFT-Display ermöglicht die übersichtliche Darstellung aller Peilinformationen und Betriebsparameter. Über eine komfortable Menüstruktur wird das Peilsystem RT-500-M an die Erfordernisse des Anwenders angepasst. Dank einer Vielzahl von Schnittstellen (NMEA RS-422, RS-232) lässt sich das Peilsystem in vorhandene oder geplante Systemumgebungen integrieren.
| Method of bearing | Doppler |
|---|---|
| Bearing reference | Relative bearing | True/magnetic bearing1 |
| Bearing indication | Digital and by a pointer in a wind rose |
| Bearing accuracy2 | ≤ 5° RMS |
| Display resolution | 1° |
| Available frequency range | 118 – 470 MHz |
| Reception frequency | VHF Air Band 118.000 – 124.000 MHz (Basic) 118.000 – 136.992 MHz (Option F1) VHF Marine Band 154.000 – 163.000 MHz (Basic) 137.000 – 224.995 MHz (Option F2) UHF Air Band 240.000 – 246.000 MHz (Basic) 225.000 – 399.975 MHz (Option F3) COSPAS/SARSAT 400.000 – 406.092 MHz (Basic) UHF FM-Band 406.100 – 410.000 MHz (Basic) 406.100 – 470.000 MHz (Option F4) |
| Bearing sensitivity Continuous signal ±5° bearing fluctuation |
VHF Air Band ≤ 4 μV/m / 2,5 μV/m typical VHF Marine Band ≤ 3 μV/m / 2 μV/m typical VHF Marine Band above 174 MHz ≤ 5 μV/m / 3 μV/m typical UHF Air Band ≤ 6 μV/m / 4 μV/m typical COSPAS/SARSAT ≤ 6 μV/m / 4 μV/m typical UHF FM-Band ≤ 6 μV/m / 4 μV/m typical |
| Bearable kinds of modulation | A3E, F3E, A3X (distress signal modulation), Bearing largely independent of modulation |
| Min. signal duration | ≤ 100 ms |
| Polarisation | Vertical |
| Scanning | Multiple scanning and monitoring functions available |

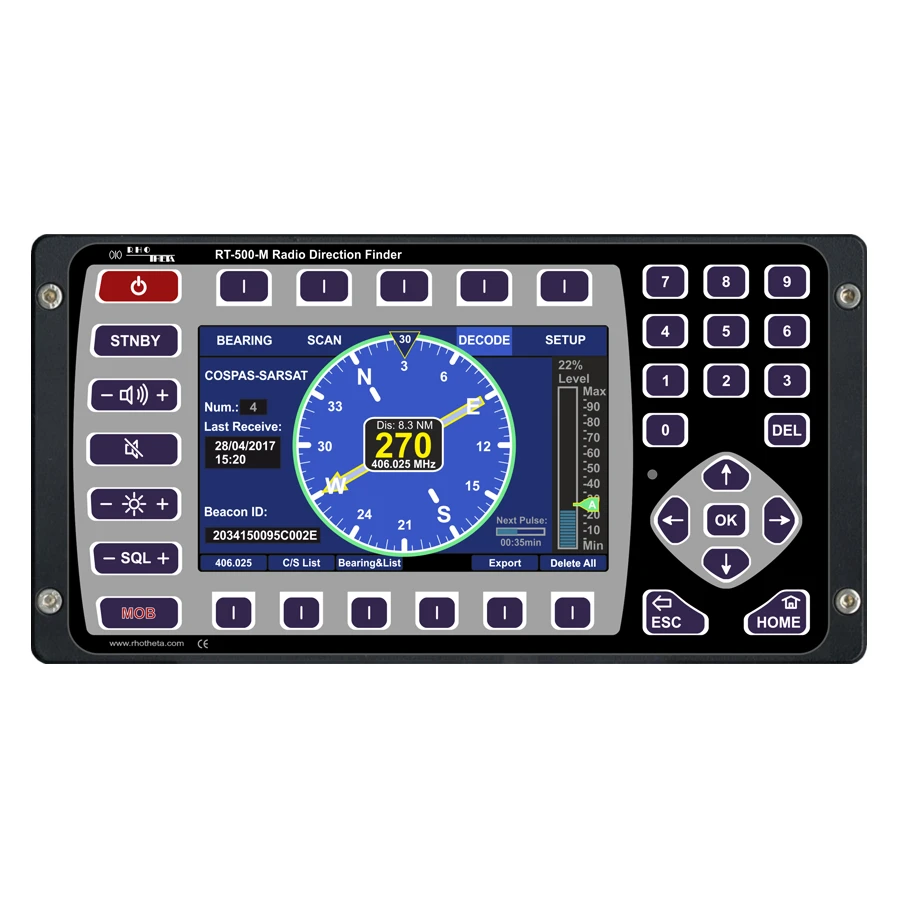

| COSPAS/SARSAT functionality | Decoding of COSPAS/SARSAT message: shows beacon ID, GPS position and whole message string (short and long) Displays direction and distance to beacon3 All 19 COSPAS/SARSAT channels available Scanning of all 19 COSPAS/SARSAT channels |
| TFT graphic display | 5“ (127 mm), 24 bit RGB 800 × 480 × 3 dots Max. brightness: >500 cd/m²; 800 cd/m² typical Dimming: manual and automatic |
| Audio | Internal speaker: 1 W; 8 Ohm External speaker: 1 W; 8 Ohm Line out: adjustable from 200 mVpp to 2 Vpp |
| Operating voltage | 12 V to 30 V DC |
| Power consumption | Max. 15 W; typical 8 W; standby 7 W |
| Current consumption | Max. 1.5 A |

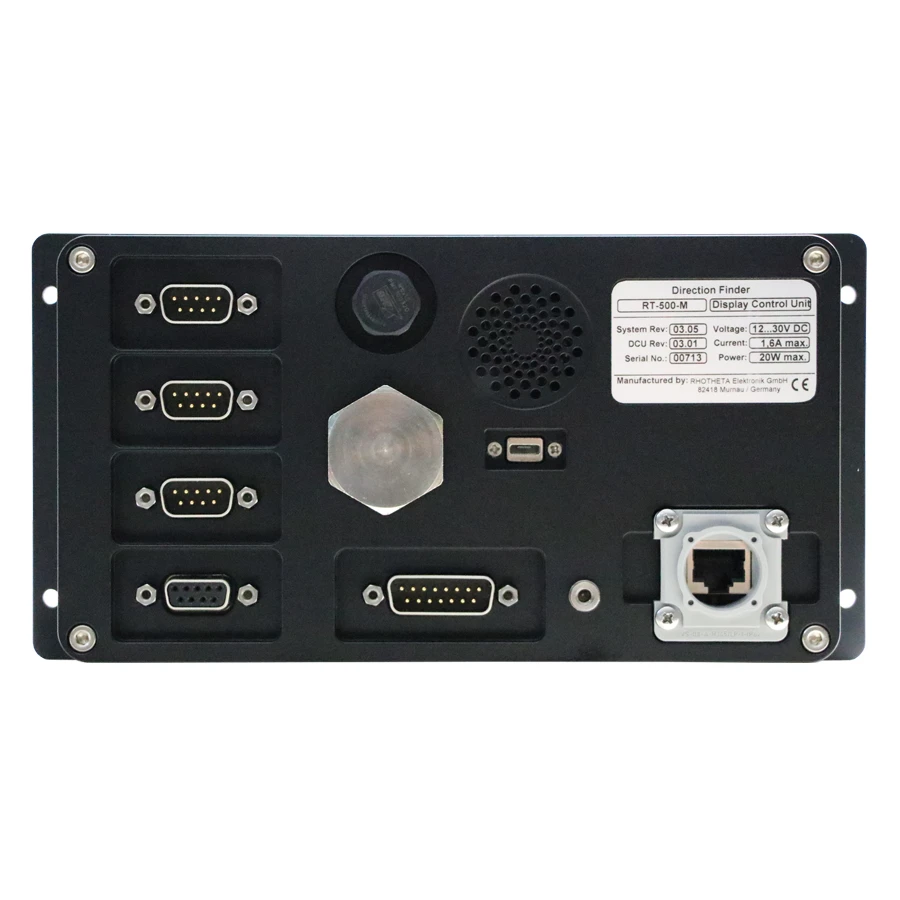

| Interfaces | 3× NMEA 0183 (RS422) | 3× RS232 Ethernet LAN (NMEA over LAN) Alarm relay output (1 A, 30 V DC | 0,3 A, 125 V AC) PTT input for self-bearing suppression Squelch output for external audio controlling 2× programmable I/O ports |
| Standards | EN 60945; EN 60950-1; EN 60950-22; FCC Part154 |
RT-500-M
Zubehör

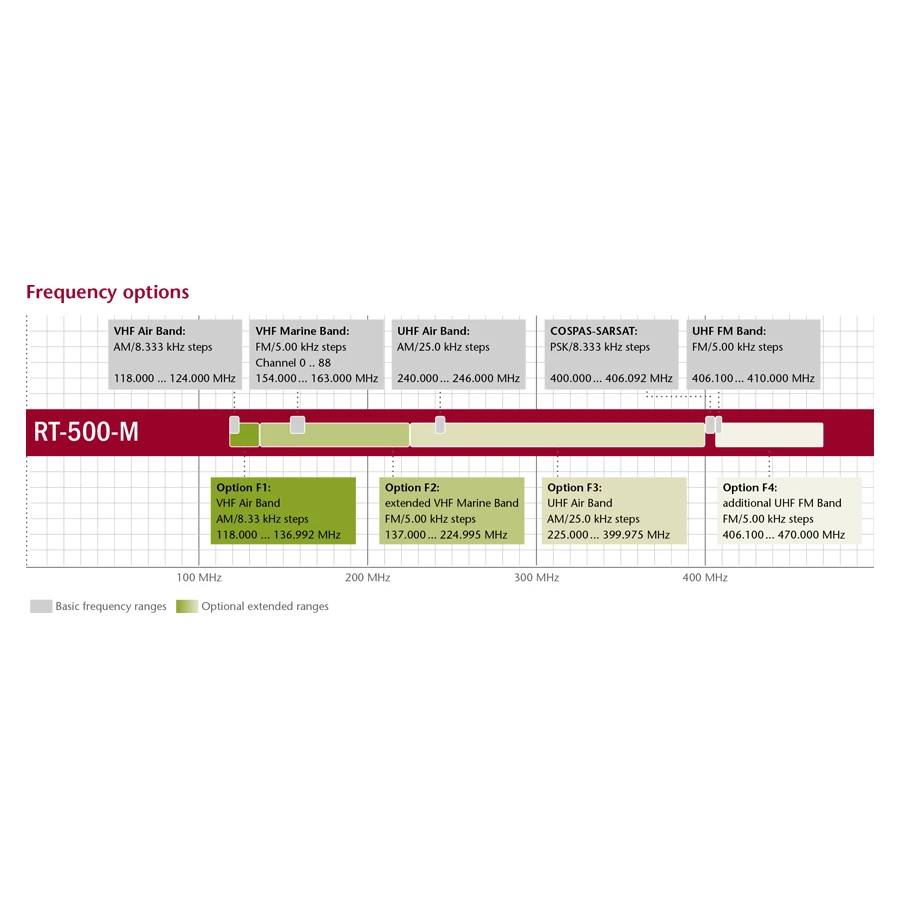

Optionale Frequenzband Erweiterungen
F1 VHF-Airband: 118,000 – 136,992 MHz; F2 VHF-Marineband: 137,000 – 224,995 MHz; F3 UHF-Airband: 225,000 – 399,975 MHz; F4 UHF-FM Band: 406,100 – 470,000 MHz
Die optionalen Frequenzband Erweiterungen können einzeln zum RT-500-M bestellt werden und erweitern so den Arbeitsbereich Ihres Peilgeräts.
DC/DC Konverter
Der DC/DC Konverter verhindert eine Beschädigung der Peilanlage durch Ausgleichsströme die z.B. beim Anlassen der Schiffsmotoren erzeugt werden.
