RHOTHETA Elektronik
RT-400
Mobiler Breitband Peiler
Der RT-400 ist ein tragbares Funkpeilsystem, das für Rettungseinsätze (SAR), Polizeieinsätze und zur Lokalisierung von Störsendern entwickelt wurde. Die Breitbandigkeit des Systems erlaubt es, alle Frequenzen im Bereich von 118 bis 470 Mhz inklusive aller darin enthaltener Notfall Frequenzen zu peilen. Darunter fallen z.B. 121.5 MHz, 243 MHz und 406 MHz (COSPAS/SARSAT). Das Peilsystem wird durch ein Tablet mit Kompass und GPS unterstützt, auf dem die Anzeigesoftware „DF-Scout“ die erhaltenen Peildaten auswertet und anzeigt. Das beinhaltet die Anzeige von Peilstrahlen auf einer Kartendarstellung sowie die Lokalisierung des Senders durch Triangulation.

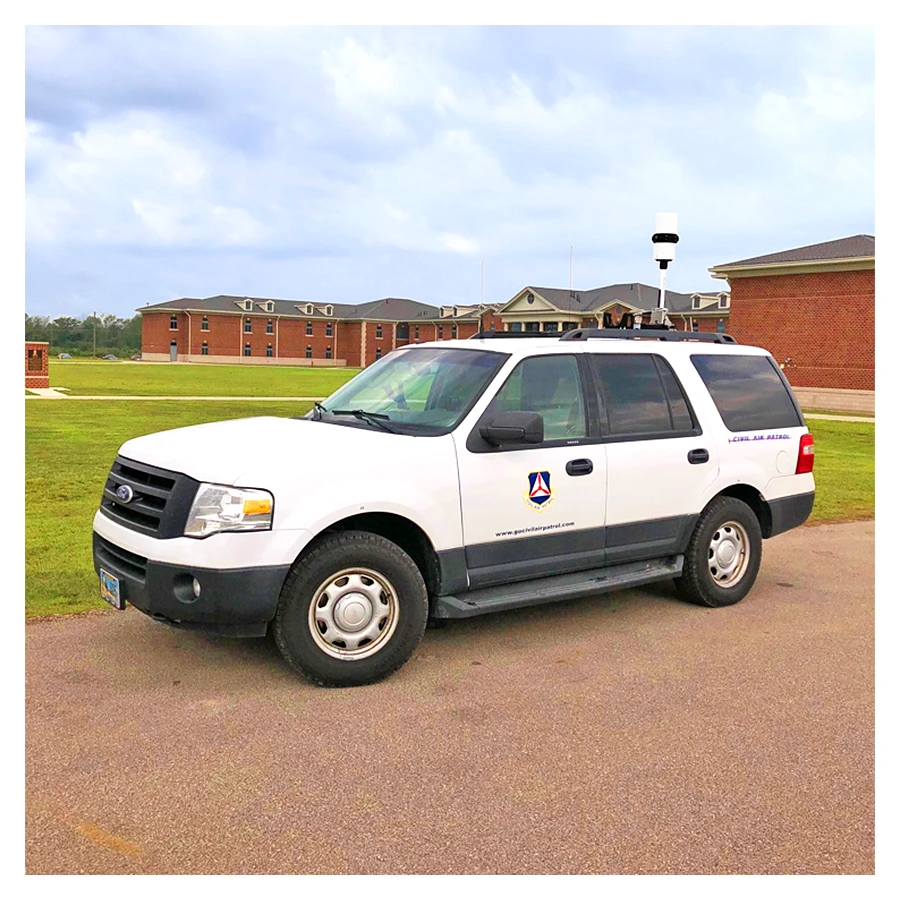

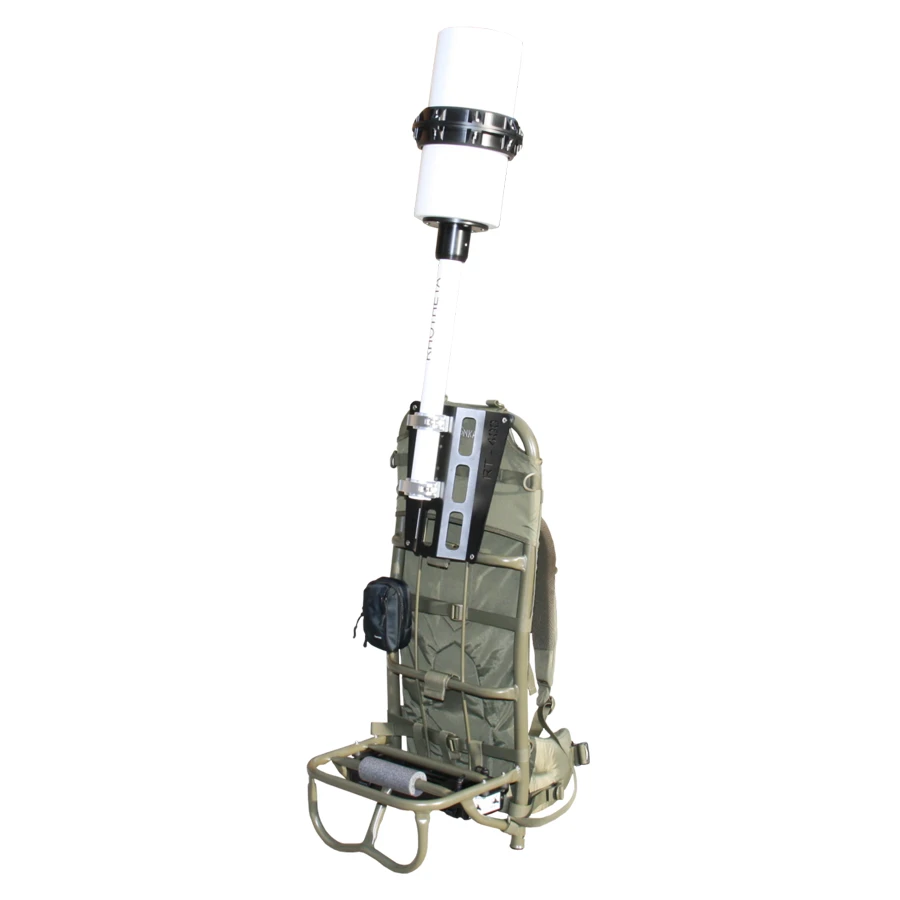

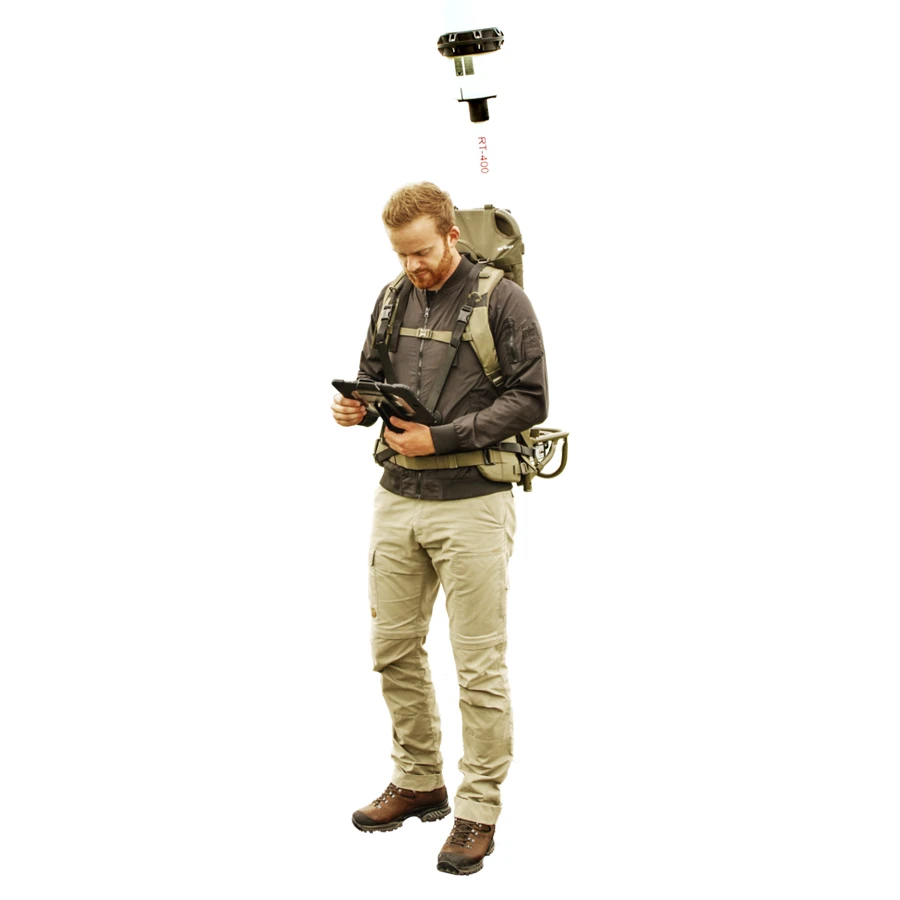

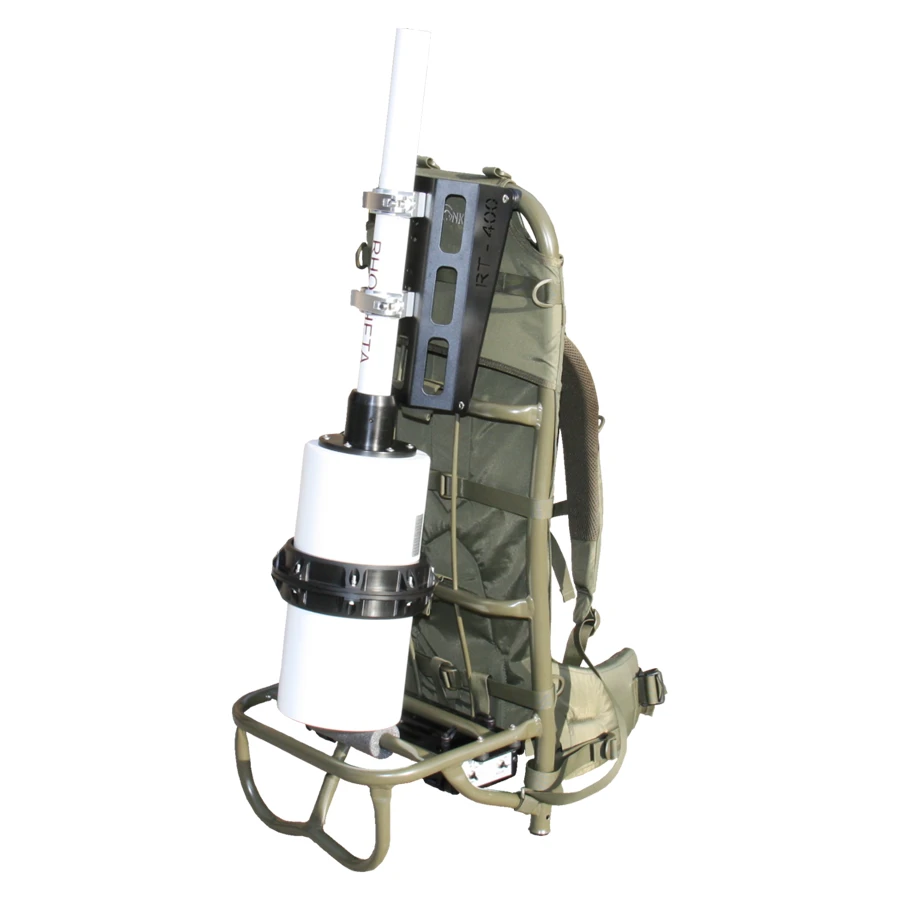

Falls ein COSPAS/SARSAT Signal decodiert werden kann, wird die Sender-Position, das true bearing und die Distanz zum Ziel ebenfalls auf der Karte abgebildet. Das Auffinden von COSPAS/SARSAT Sendern wird durch einen speziellen SAR Scan Algorithmus erleichtert, dieser erkennt den benutzten COSPAS/SARSAT Kanal selbstständig und scannt nach Signalen auf der Notfallfrequenz 121.5 MHz zwischen den COSPAS/SARSAT Sendepulsen. Die Antenne kann mittels einer Fahrzeugbefestigung auf Fahrzeugdächern angebracht werden oder im Tragegestell zu Fuß mitgeführt werden. Das erlaubt eine Suche im Fahrzeug, bis das Gelände dafür unzugänglich geworden ist und mit derselben Peilantenne zu Fuß fortgeführt werden muss. Durch sein geringes Gewicht, das komfortable Tragegestell und der Wireless Kommunikation zwischen Antenne und Tablet ist eine einfache und intuitive Handhabung gewährleistet. Das robuste und wassergeschützte System ist für raue Bedingungen im Freien wie geschaffen.
| DF Method: | Doppler |
|---|---|
| Bearing Accuracy: | 5° RMS1 |
| Frequency Range: | VHF Air Band 118.000 - 124.000 MHz 118.000 - 136.992 MHz (Option) Marine Band 154.000 - 163.000 MHz 137.000 - 224.995 MHz (Option) UHF Air Band 240.000 - 246.000 MHz 225.000 - 399.975 MHz (Option) COSPAS/SARSAT 400.000 - 406.092 MHz all 19 COSPAS/SARSAT Channels UHF FM-Band 406.100 - 410.000 MHz 406.100 - 470.000 MHz (Option) |
| Receive Frequency Tuning Steps: | VHF Air Band 8.33 kHz Marine Band 5 kHz UHF Air Band 25 kHz COSPAS/SARSAT 8.33 kHz UHF FM-Band 5 kHz |
| Bearing Sensitivity: | VHF Air Band ±5° bearing fluctuation ≤ 4μV/m / 2,5μV/m typical Marine Band ±5° bearing fluctuation ≤ 3μV/m / 2μV/m typical UHF Air Band ±5° bearing fluctuation ≤ 6μV/m / 4μV/m typical COSPAS/SARSAT ±5° bearing fluctuation ≤ 6μV/m / 4μV/m typical UHF FM-Band ±5° bearing fluctuation ≤ 6μV/m / 4μV/m typical |
| Response Time2 | ≤ 50 ms typical |
| Power Supply Antenna Unit: | Input Voltage 12…30 V DC |
| Power Pack Recommended Battery Types: |
Accumulator Batteries 12 x 1.2 V NiMH, 4500 mAh Alcaline Batteries 12 x 1.5 V Type C |
| Operational Time (Antenna Unit): | with 12 x 1.2V NiMH, 4500 mAh > 8 h |
| Data Interface: | Tablet - Antenna Unit WiFi |
| Carrying Frame: | Weight: 5.5 kg |
| Antenna Unit: | Weight: 2.3 kg Operating temperature: - 40° C to + 60° C Storage temperature: - 55° C to + 80° C Ingress protection: IP 67 Dimensions: Ø 270 mm x 185 mm |
| Battery Pack: | Weight: 1.8 kg Ingress protection: IP 67 |
| Car Kit: | Weight: 6.3 kg |
| Complete System3 | Weight: 9.34 kg Operating temperature: - 20° C to + 60° C Storage temperature: - 30° C to + 80° C Ingress protection: see tablet spec. |
RT-400
Zubehör

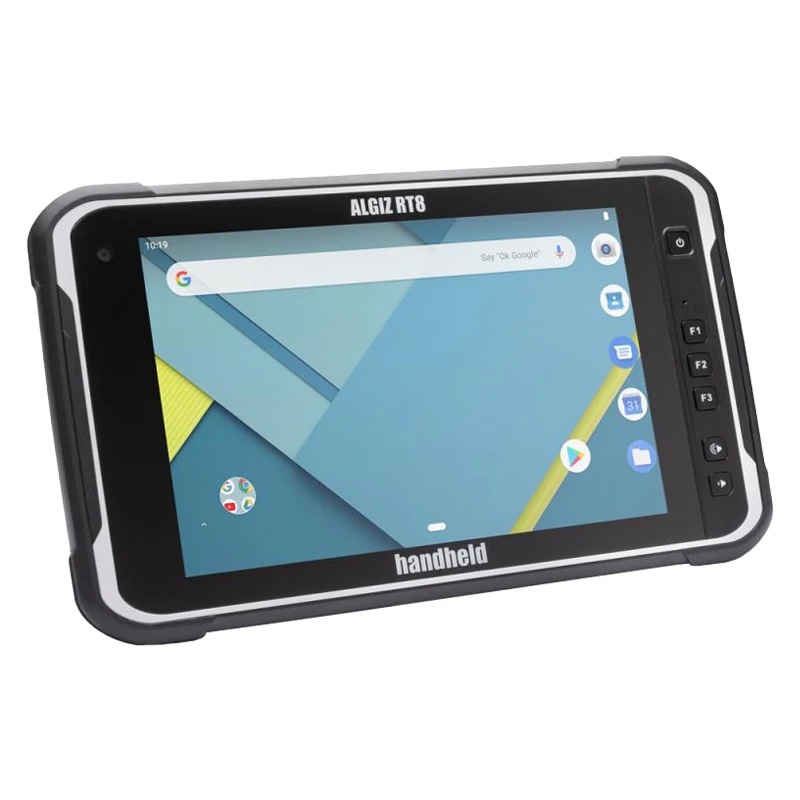

ALGIZ RT8 (Handheld)
Betriebssystem: Android 9.0, Displaygröße: 8 Zoll, Auflösung: 1920 x 1200 Pixel, Betriebstemperatur: -20°C bis 60°C, IP67

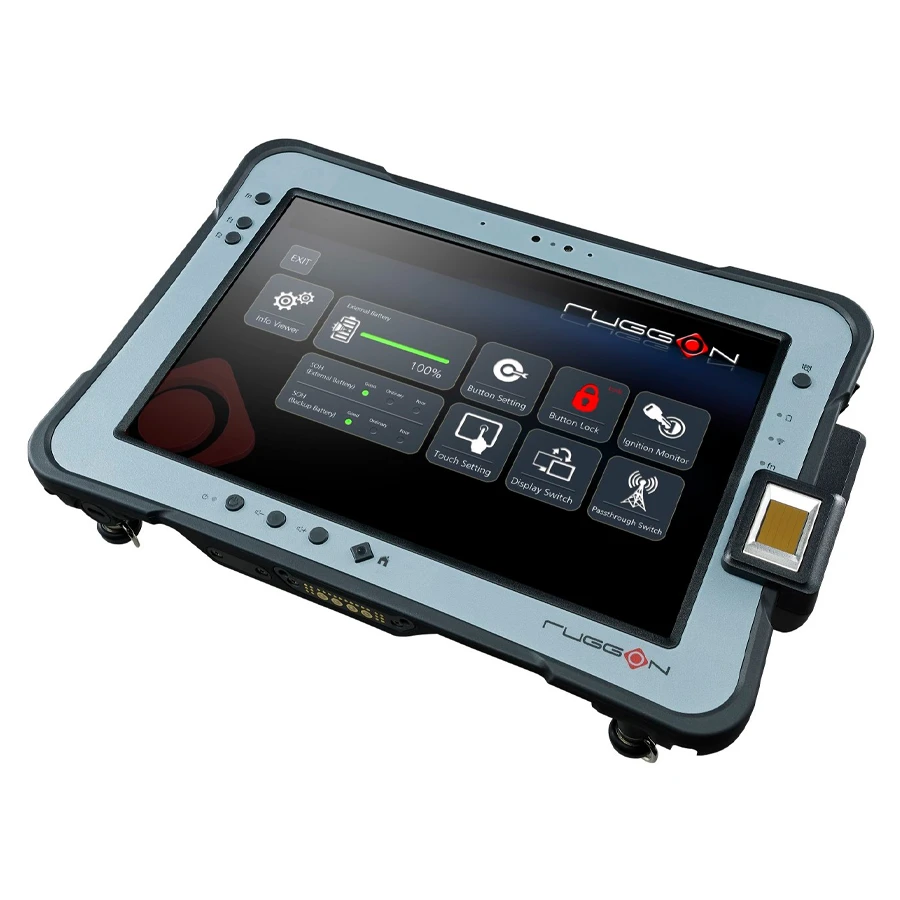

RUGGON SOL PA501
Betriebssystem: Android 9.0, Displaygröße: 10.1 Zoll, Auflösung: 1920 x 1200 Pixel, Betriebstemperatur: -20°C bis 60°C, IP65

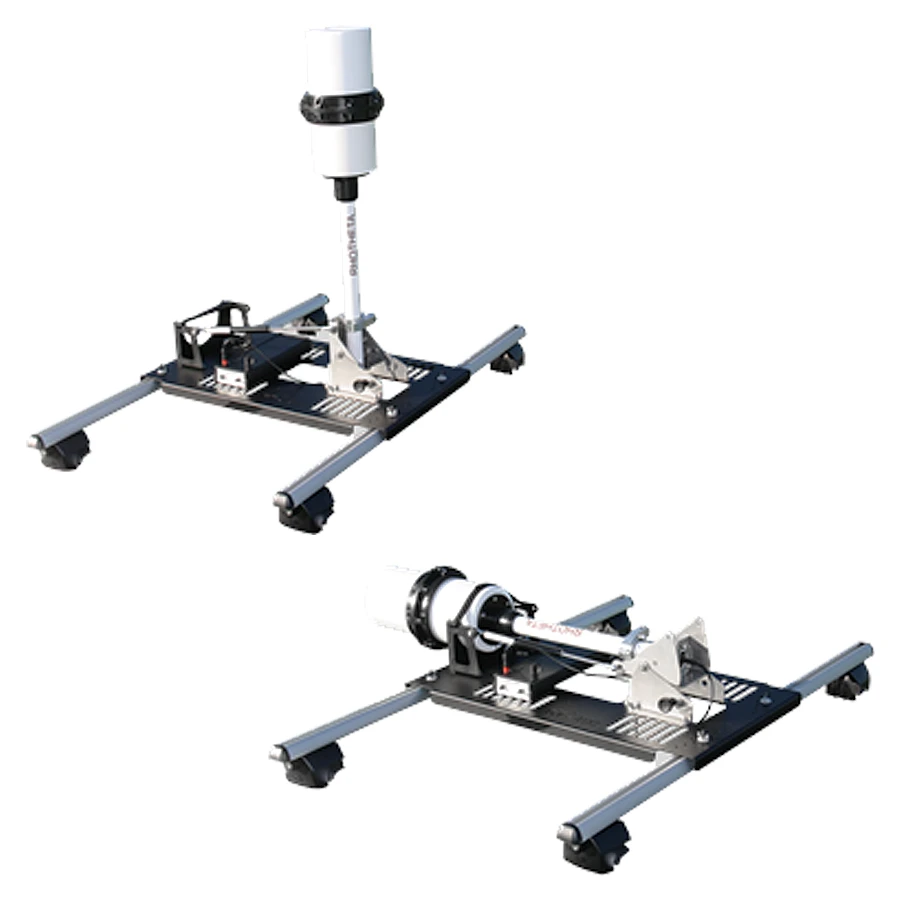

Dachhalterung
Die Dachgepäckträger Halterung ermöglicht es, den RT-400 auf nahezu jedem herkömmlichen Dachgepäckträger zu montieren. Damit erweitert sich die Reichweite für Rettungseinsätze enorm.
