RHOTHETA Elektronik

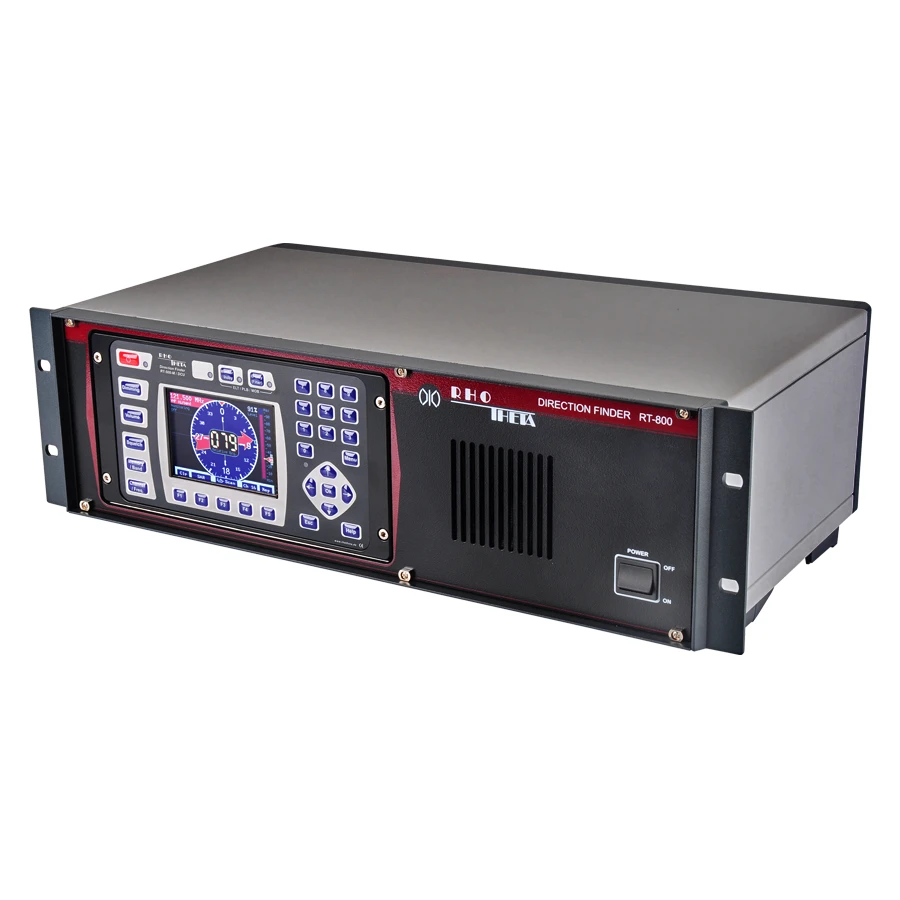

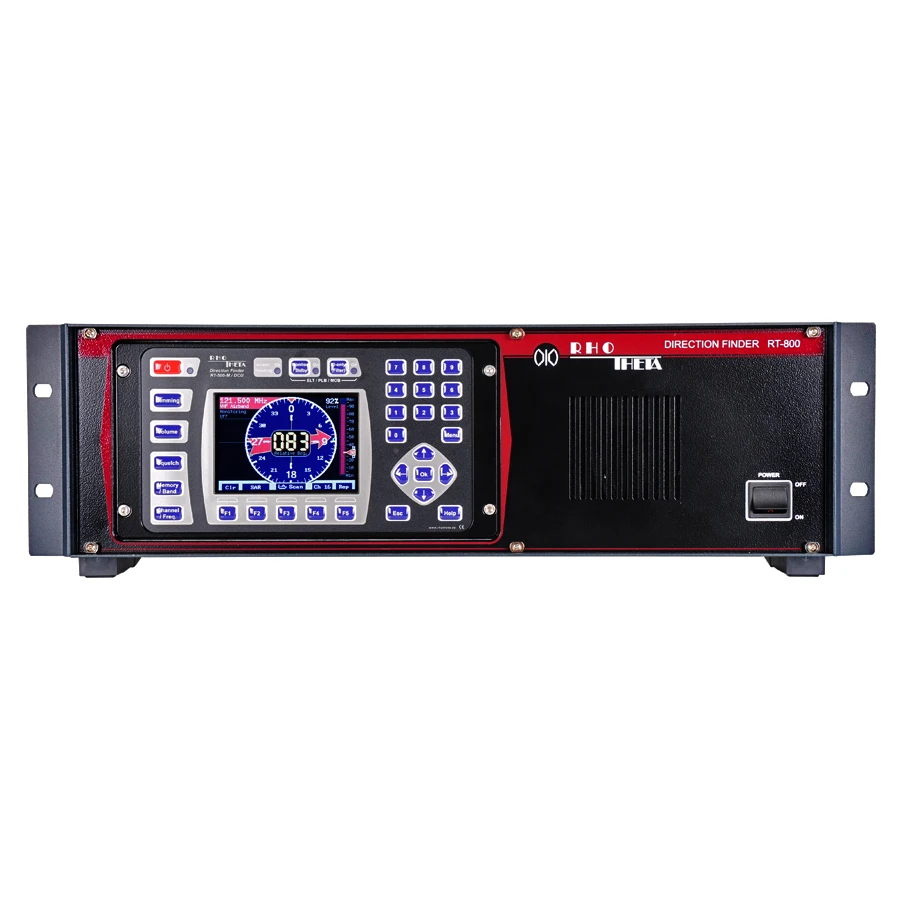

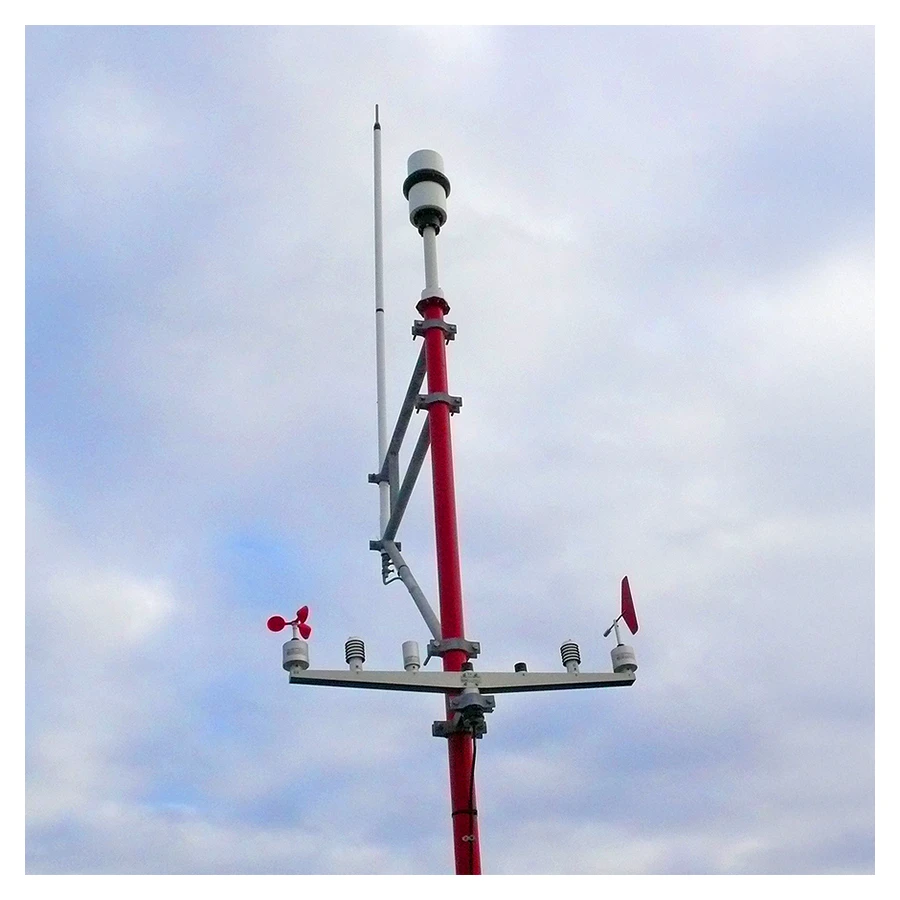

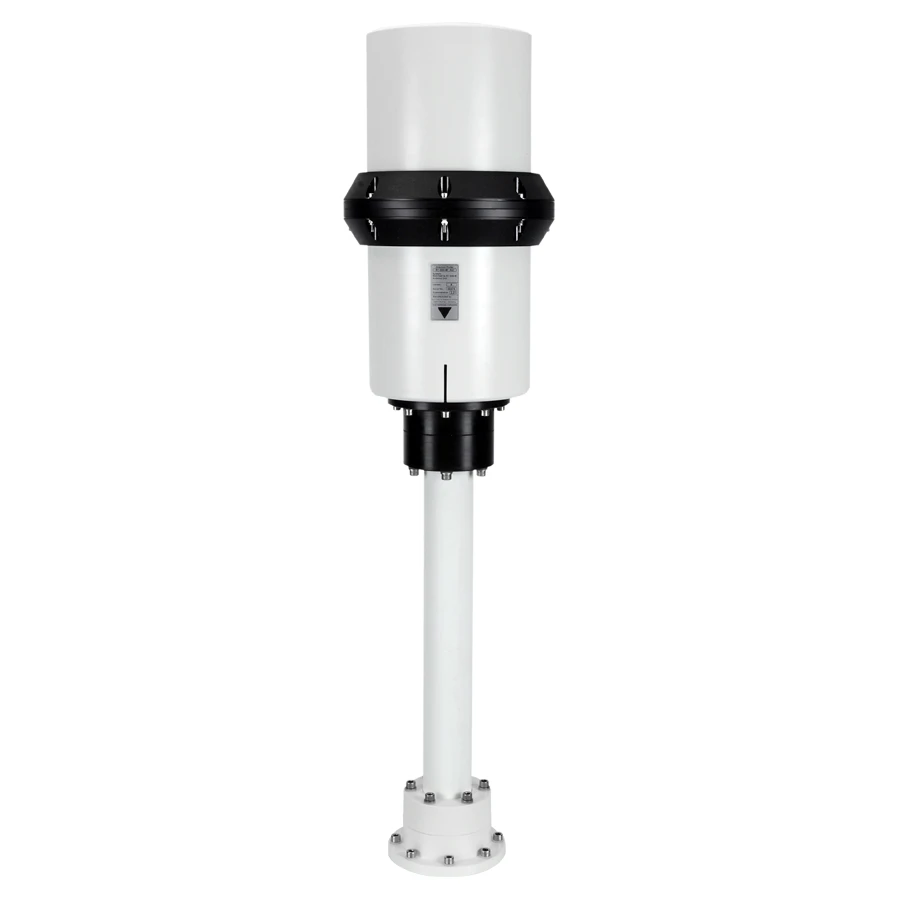

RT-800
Breitband VTS-Funkpeiler
Der RT-800 ist ein Funkpeilgerät für die stationäre Küstenüberwachung und Identifikation von Schiffen, die im VHF-Funkband senden. Die Peildaten vom Sender können mit Radar- und AIS-Informationen in einem VTS Leitstand verknüpft werden. Zwei oder mehr RT-800 Systeme an verschiedenen Standorten können genutzt werden, um eine exakte Schiffsposition durch Triangulation zu ermitteln. Der RT-800 kann einfach in eine vorhandene VTS Umgebung integriert werden.
| Method of bearing: | Doppler principle |
|---|---|
| Bearing accuracy1 | 2° RMS |
| Internal resolution: | 1° |
| Frequencies range | VHF Air Band 118.000 to 124.000 MHz 118.000 to 136.992 MHz (Option) Marine Band 154.000 to 163.000 MHz 137.000 to 224.995 MHz (Option) UHF Air Band 240.000 to 246.000 MHz 225.000 to 399.975 MHz (Option) COSPAS/SARSAT 400.000 to 406.092 MHz UHF FM-Band 406.100 to 410.000 MHz 406.000 to 470.000 MHz (Option) |
| Frequency stability: | ±2.0 ppm |
| Receiving frequencies tuning steps: | VHF Air Band 8.33 kHz Marine Band 5 kHz UHF Air Band 25 kHz COSPAS/SARSAT 8.33 kHz UHF FM-Band 5 kHz |
| Bearing sensitivity: | VHF Air Band ±5° bearing fluctuation: ≤ 4 μV/m / 2.5 μV/m (typical) Marine Band ±5° bearing fluctuation: ≤ 3 μV/m / 2 μV/m (typical) UHF Air Band ±5° bearing fluctuation: ≤ 6 μV/m / 4 μV/m (typical) COSPAS/SARSAT ±5° bearing fluctuation: ≤ 6 μV/m / 4 μV/m (typical) UHF FM-Band ±5° bearing fluctuation: ≤ 6 μV/m / 4 μV/m (typical) |
| Marine channels: | Channel 0 … 28 / 60 … 88 (ship / coast stations) |
| COSPAS/SARSAT freq.: | 19 Channel A to S (406.022 to 406.076 MHz) |
| COSPAS/SARSAT fast scan | Full automatic detection of any active COSPAS/SARSAT channel A to S within 400 ms |
| COSPAS/SARSAT decoding: | Reception and decoding of COSPAS/SARSAT data signal (112 or 144 bit, 400 baud, biphase L encoded, phase modulation, with Bose-Chaudhuri-Hocquenghem errorcorrecting code, specified according to COSPAS/SARSAT) |
| Monitoring/Scanning modes: | Monitoring: 121.5 MHz and three selectable frequencies are monitored during normal operation. Standby: COSPAS/SARSAT and 121.5 MHz emergency frequencies are monitored. Fast Marine Ship Band Scan: Fast scan (without gap) of all ship channels [01 ... 88] within approx. 3 sec. Fast Channel Scan: Fast scan of up to eight freely selectable frequencies / channels within approx. 2 sec. |
| Signal filtering: | Frequencies can be filtered for distress signal modulation (false alarms disabled) A3E |
| Bearable modulation: | F3E, A3X (Distress signal modulation), F1 D, G2D, COSPAS/SARSAT Bearing largely independent of modulation |
| Polarization: | Vertical |
| Polarization error: | ≤ 5° at 60° field vector rotation |
| Cone of silence: | 30° to the vertical |
| Response time2: | ≤ 50 ms (with sufficient reception field strength) |
| TFT graphic display: | 800 x 480 pixel (max. brightness 950 cd/m², continuously / automatic control) |
| Power supply: | 115 to 230 VAC ± 10 % / 50 to 60 Hz |
| Power consumption: | Nominal 30 W @ 230 VAC |
| Audio out: | Internal speaker 4 W Line out (adjustable from 100 mVPP to 2000 mVPP) |

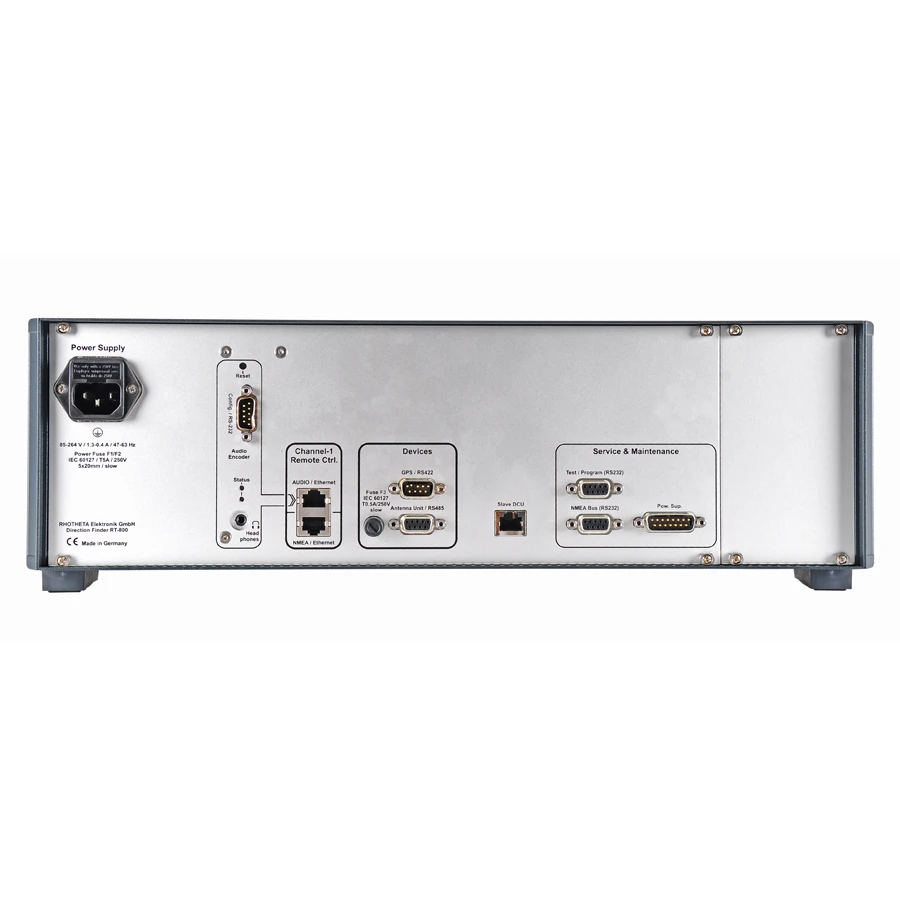

| Interface: | Ethernet Interface for complete remote control (NMEA Protocol: Input / Output) Ethernet Interface for IP streaming audio out RS232 (NMEA Protocol: Input / Output) PTT input (for ground transmitter suppression) Alarm Relay Output Input for optional external GPS (RS422) |
| Options: | Software “DF Commander” | Lightning Protection Rod | UTC time base |
RT-800
Zubehör

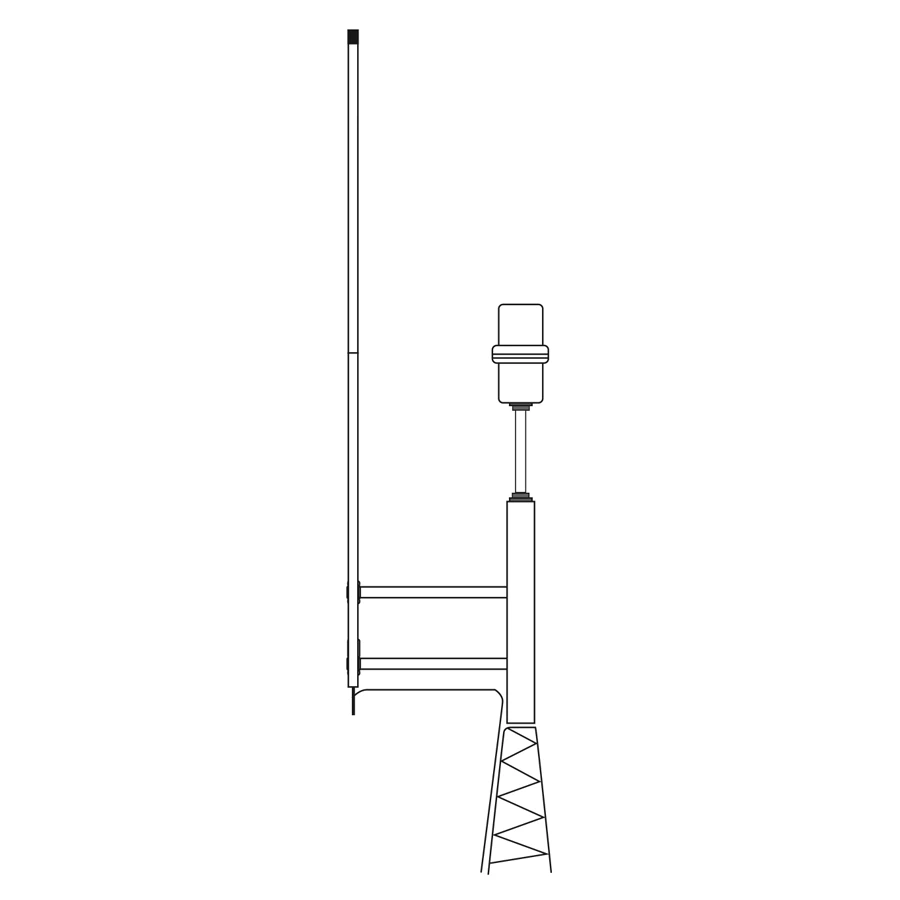

Blitzfangstange
Die Blitzfangstange für Peilgeräte schützt RHOTHETA Peiler gegen direkten Blitzeinschlag. Durch spezielle Technologien wird die Reflektion elektromagnetischer Wellen und damit eine Beeinflussung der Peilgenauigkeit reduziert.

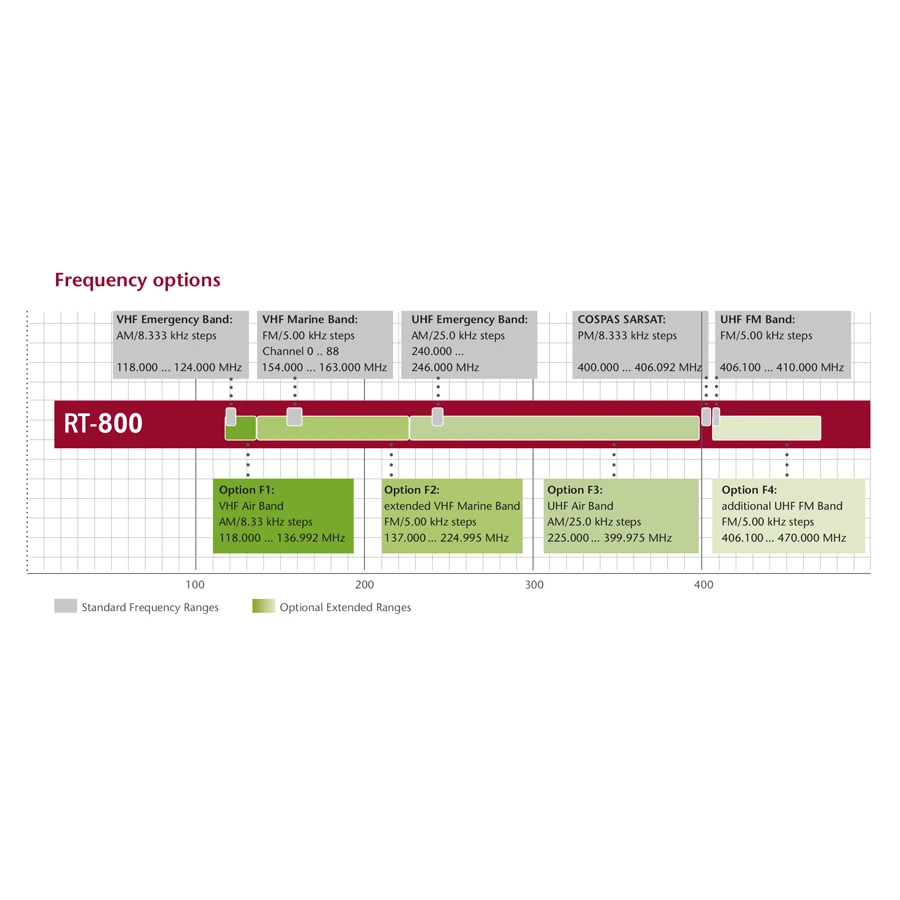

Optionale Frequenzband Erweiterungen
F1 VHF-Airband: 118,000 – 136,992 MHz; F2 VHF-Marineband: 137,000 – 224,995 MHz; F3 UHF-Airband: 225,000 – 399,975 MHz; F4 UHF-FM Band: 406,100 – 470,000 MHz
Die optionalen Frequenzband Erweiterungen können einzeln zum RT-800 bestellt werden und erweitern so den Arbeitsbereich Ihres Peilgeräts.

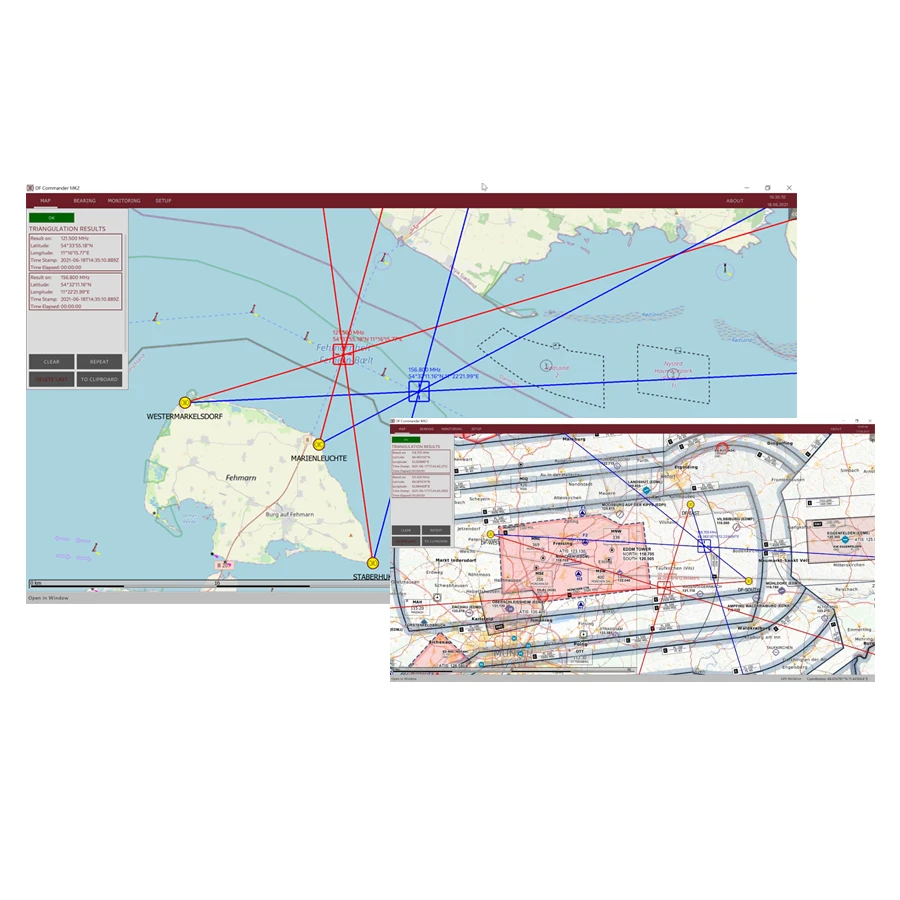

DF Commander MK2 Software
Die Software DF Commander MK2 ermöglicht die Fernsteuerung und Überwachung von Funkpeilsystemen. Außer der Darstellung der Peilergebnisse auf unterschiedlichen elektronischen Karten ist die Software in der Lage, Kreuzpeilungen auf unterschiedlichen Frequenzen zu berechnen. Peilungen, Kreuzpeilergebnisse und Statusinformation von Funkpeilsystemen werden über einen integrierten Server zur Verfügung gestellt. Funkpeilanlagen lassen sich ebenfalls über den gleichen Server einstellen und steuern. Somit ist die Software als DF Service zu verstehen.

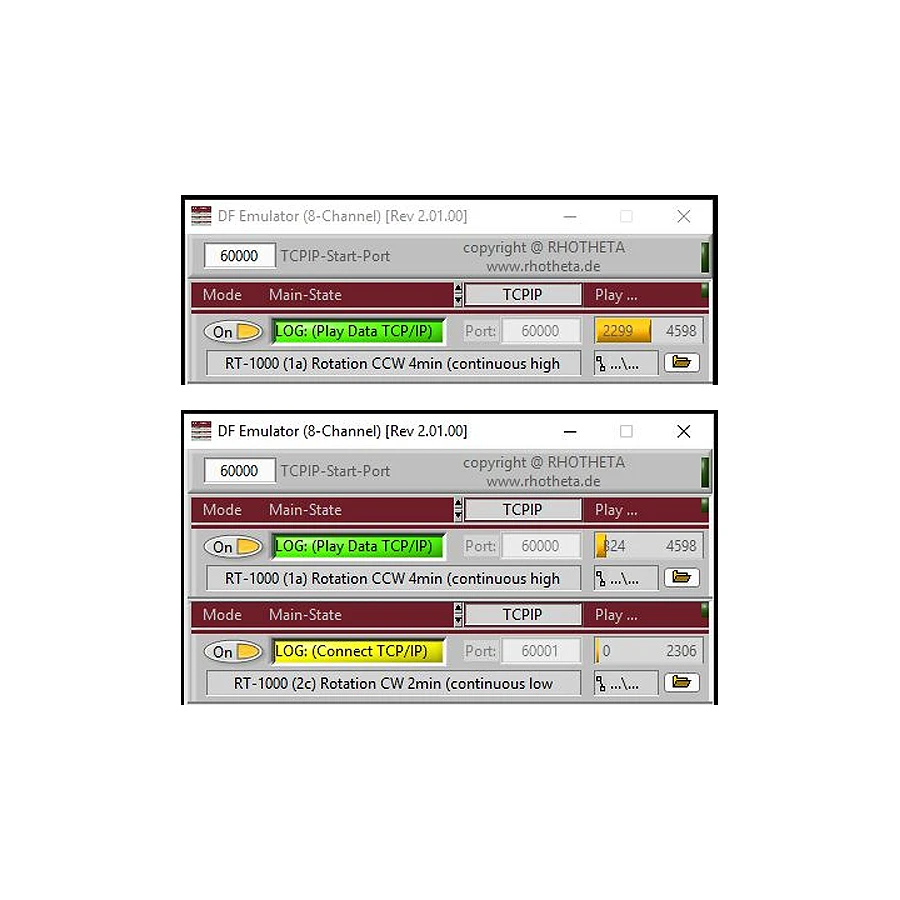

DF-Emmulator Software
Der "DF-Emulator" ist eine Software, die auf einem Windows PC ein Peilsystem emuliert, indem eine vorher aufgezeichnete Protokolldatei abgespielt wird. Dabei verwendet der DF-Emulator im einfachsten Fall den seriellen COM-Port des PCs, um die Daten über RS232 an einen anderen PC oder ein System zu übertragen, das die Peildaten anzeigt. Diese Software ist für Projekte wie Peildaten Integration in Radardisplays oder anderen Karten und Kontrolldarstellungen geschaffen und soll die Arbeit der Integrateure erleichtern.

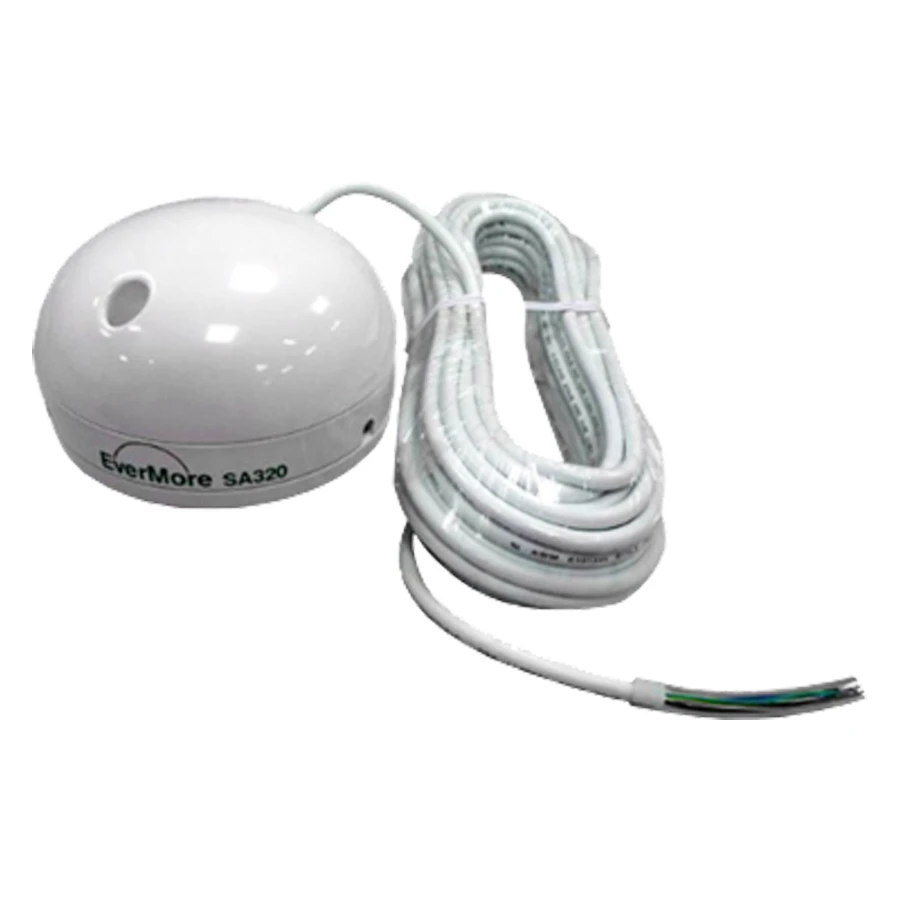

GPS UTC Zeitbasis
Durch die Verbindung des RT-800 mit einer GPS-mouse wird es möglich, Peildatenpakete die per LAN übertragen werden mit einem UTC Time Stamp zu versehen. Damit wird gewährleistet das man Peildaten verschiedener Peilanlagen synchronisiert darstellen kann und eine Triangulation zur Positionsbestimmung auf einer Karten Software wird möglich.
