RHOTHETA Elektronik

RT-300
Dual-Band Peilsystem

Der RT-300 ist ein universell einsetzbares Peilsystem. Mit dem RT-300 ist es möglich, je nach Anwendung, in zwei verschiedenen Frequenzbändern zu arbeiten. Dabei setzt der RT-300 neue Maßstäbe in Bezug auf Peilpräzision und Empfangsempfindlichkeit. Spezielle Auswertealgorithmen sorgen für eine schnelle und stabile Anzeige.

Universelles Dual-Band-Peilsystem im VHF-See- und -Flugfunkband
SAR-Peiler, Kommunikationspeiler und Navigationshilfe
Automatisches Überwachen der Notfrequenz 121,500 MHz während der Arbeit auf dem Seefunkband
Peilung von extrem schwachen bzw. weit entfernten Signalen dank unerreichter Empfangsempfindlichkeit in seiner Klasse
Vermeiden von Fehlalarmen durch selektiven Squelch
Peilanzeige kann mit Bezugsrichtung rechtweisend, missweisend oder relativ dargestellt werden
Vollständige Beleuchtung der Bedieneinheit
Schnelle und stabile Peilung durch optimierte Signalverarbeitung
Exzellente Peilgenauigkeit
Systemfähig und fernsteuerbar dank NMEA-, RS-485- und RS-232-Schnittstellen
Korrektur von Schleppfehlern bei Richtungsänderungen durch Anschluss eines Kompass Moduls
Optimiert für den Einsatz auf See: robustes und kompaktes Design, Anzeige-/Bedieneinheit und Antenne wasserdicht (IP 67)

Method of bearing:	Doppler principle (3 kHz rotational frequency, right/left rotation)
Bearing accuracy¹	Better than ±5° RMS
Displayed resolution:	Digital display: 1°, LED circle: 10°, 0.5° at serial NMEA output
Bearing reference:	Relative to antenna orientation, magnetic or true north²
Internal resolution:	0.5°
Sensitivity for system accuracy of 5°:	RF voltage at receiver input (50 Ω): ≤ 50 nV (VHF + UHF) Electrical field (radiated sensitivity): 121.500 MHz: ≤ 0.5 μV/m 156.800 MHz: ≤ 1.5 μV/m
Frequency stability:	±2.0 ppm (Δf/f = ±2 x 10-6) (at temperatures from -30 °C to +80 °C)
Receiving bands:	2
Receiving frequencies: (or see identification plate for special customer-specific options)	RT-300-VS VHF air band: 118.800 to 121.500 to 124.000 MHz VHF marine band: 156.000 to 156.800 to 162.025 MHz (marine, channels 1 – 88) RT-300-VU VHF air band: 118.800 to 121.500 to 124.000 MHz UHF air band: 241.000 to 243.000 to 245.000 MHz
Frequency steps:	25 kHz
Bearable modulation:	A3E, F3E, A3X (PLB modulation), bearing largely independent of modulation
Polarization:	Vertical
Polarization error:	≤ 5° at 60° field vector rotation
Garbling cone:	Approx. 30° to the vertical
Response time³:	≤ 100 ms (with sufficient reception field strength)

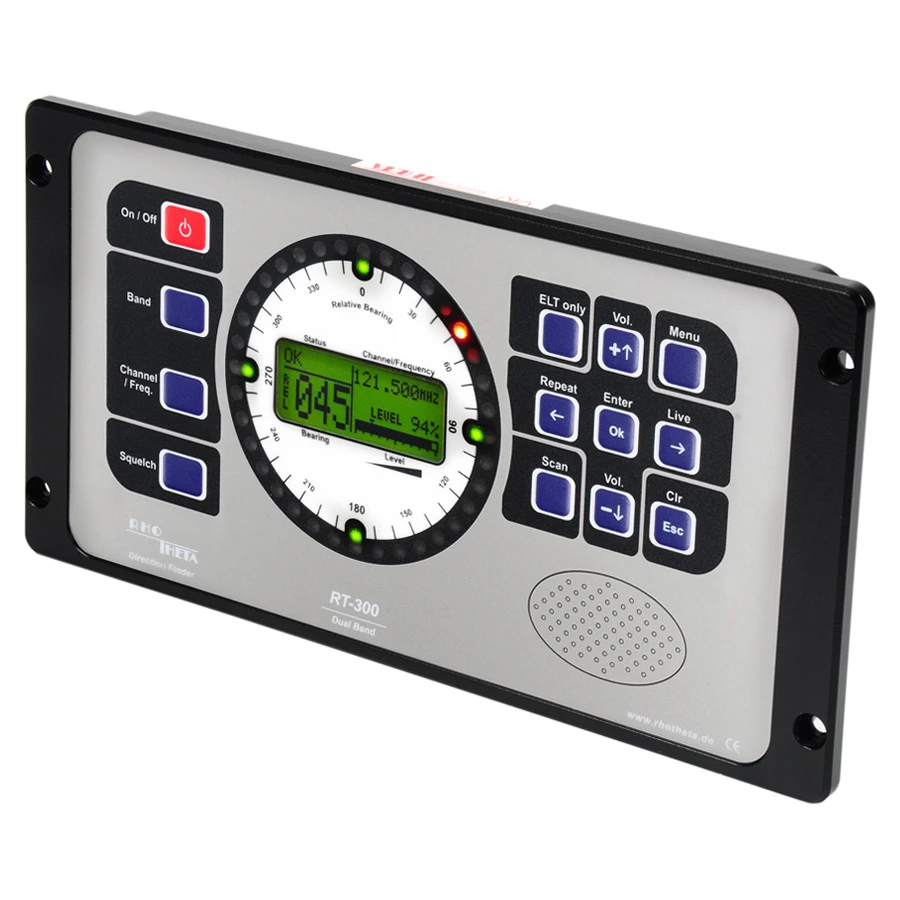

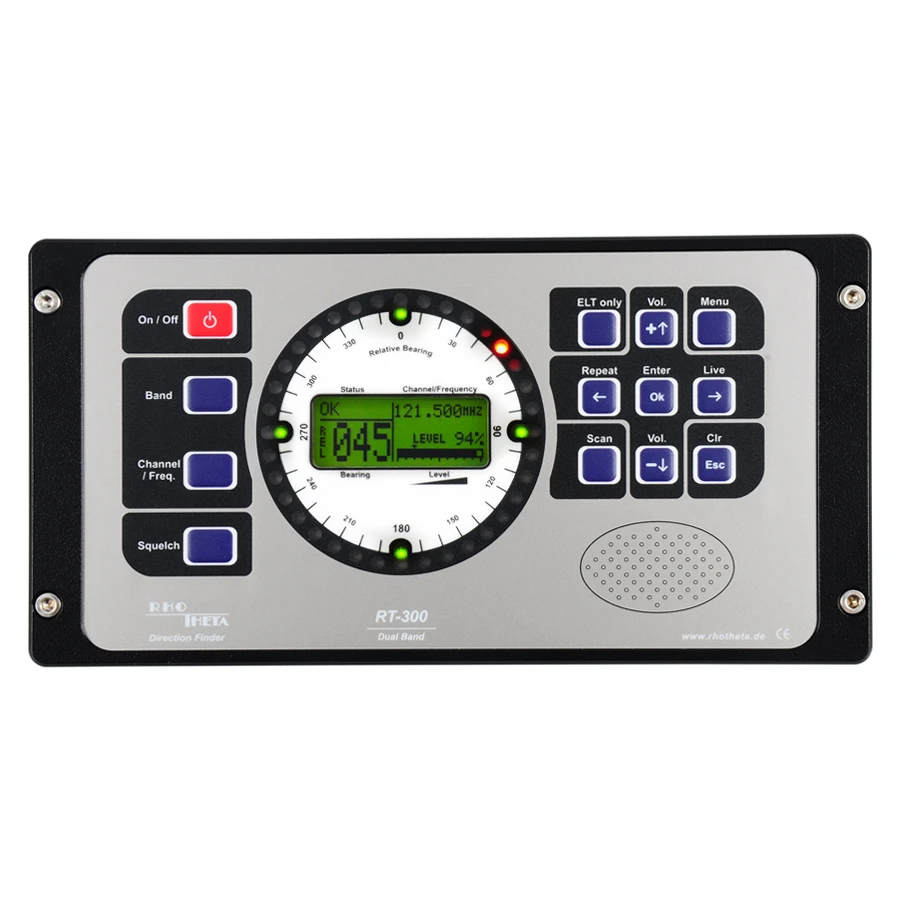

User interface:	LC graphic display 98 x 32 pixels backlight 13 illuminated keys 36 LED circle for bearing display Freely adjustable dimming of LCD brightness, LCD backlight, key illumination and LED circle illumination
Supply voltage:	12 V to 28 V DC
Power consumption:	Supply voltage 12 V Standby 350 mA (4.2 W) Av. without ext. speaker 400 mA (4.8 W) Av. with ext. speaker 600 mA (7.2 W) Max. without ext. speaker 450 mA (5.4 W) Max. with ext. speaker 800 mA (9.6 W) Supply voltage 28 V Standby 250 mA (7.0 W) Av. without ext. speaker 300 mA (8.4 W) Av. with ext. speaker 400 mA (11.2 W) Max. without ext. speaker 350 mA (9.8 W) Max. with ext. speaker 600 mA (16.8 W)
Audio out:	Max. 1.5 W at 4 Ω (U_pp,max = 10 V)
Interface:	RS-232, NMEA (RS-422 with galvanic isolation of input), RS-485, relay contact (switching on if alarm is detected), input for self-bearing suppression

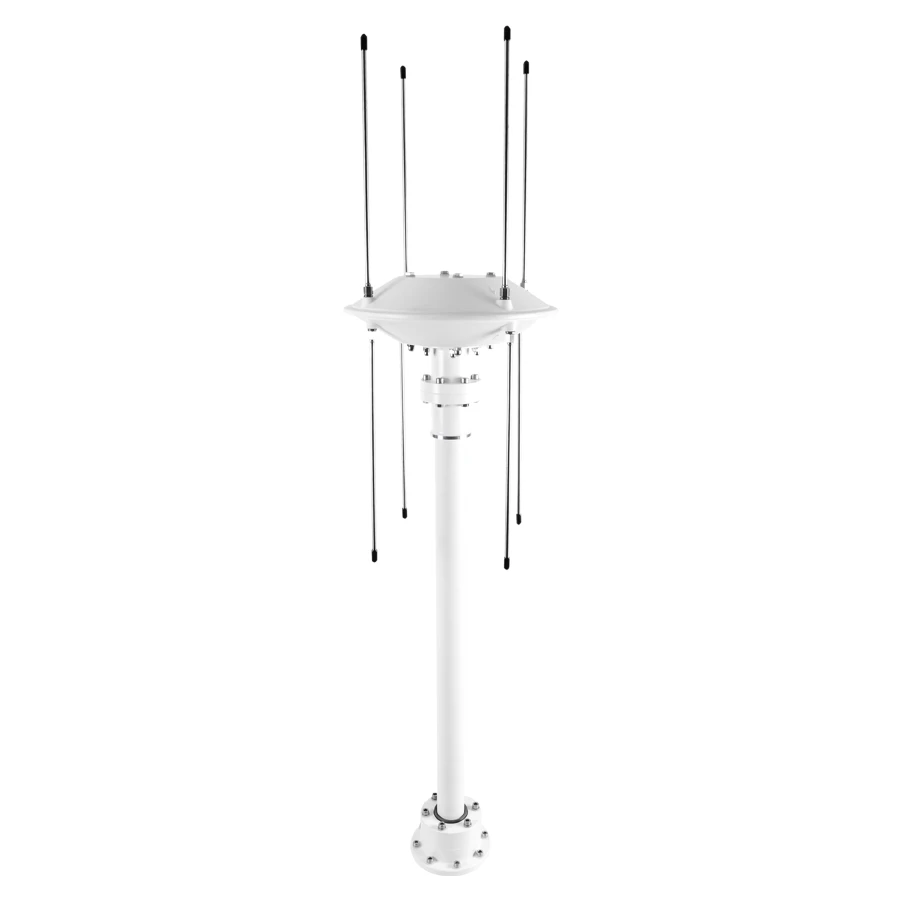

Weight:	Display Control Unit (DCU): approx. 700 g Antenna Unit (AU): approx. 1400 g
Operating temperature:	-20 °C to +60 °C
Storage temperature:	-50 °C to +70 °C
Ingress protection:	IP 67 (The use of the mast sealing kit is recommended to protect the antenna connector against moisture.)

With undisturbed wave field and sufficient field strength. Measured by changing the angle of incidence with the antenna rotating on a revolving table in order to eliminate environmental influences on the results.
With internal compensation or external compass signal.
Very weak signals can increase response time considerably!
